ノイズフィルタ選定フローチャート
ブックタイプ（1段フィルタ）

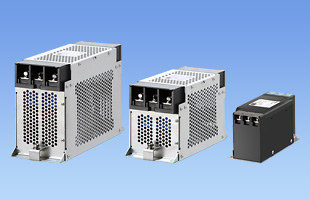

- FTA serise（1段フィルタ）
-
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用タイプ
- 定格電流
-
40A
50A
60A
80A
100A
125A
150A
- オプション
- -H、-U、-G、-S（80-150A）
- 用途
- インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
FTAシリーズの詳細はこちら
ブックタイプ（2段フィルタ）
モータケーブル通常時（目安10m以下）

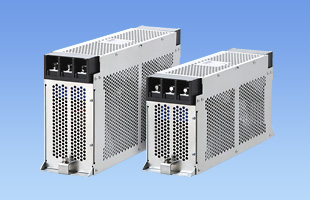

- FTB serise（2段フィルタ）
-
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰タイプ
- 定格電流
-
80A
100A
150A
- オプション
- -H、-L、-S
- 用途
- インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
FTBシリーズの詳細はこちら
低背タイプ（1段フィルタ）
超低域周波数帯域用

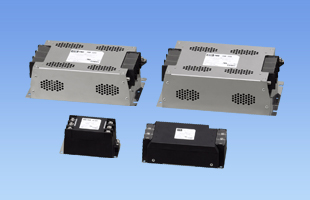

- TAH serise（1段フィルタ）
-
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ
- 定格電流
-
4A
6A
10A
20A
30A
50A
60A
80A
100A
150A
- オプション
- -D（4-30A）、-U（50-150A）
- 用途
- インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
TAHシリーズの詳細はこちら
小型タイプ

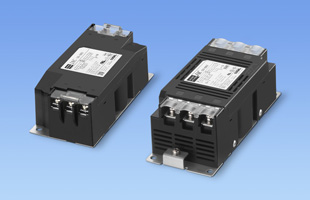

- JAC serise（1段フィルタ）
-
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型タイプ
- 定格電流
-
6A
10A
20A
30A
40A
50A
60A
- オプション
- -D(6-30A)、-H、-U
- 用途
- インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
JACシリーズの詳細はこちら
低背タイプ（2段フィルタ/多段フィルタ）
定格電流400A以上

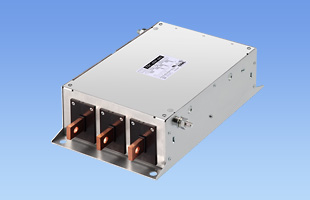

- TSC series （多段フィルタ）
-
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz超高減衰タイプ
- 定格電流
-
400A
600A
- オプション ※1
- -H
※1：低漏洩電流タイプについては、お問い合わせください。
- 用途
- 太陽光発電システム（系統側）、大型製造設備向け
TSCシリーズの詳細はこちら
定格電流400A以上

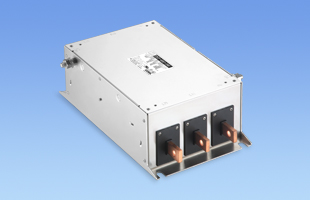

- TSD series （多段フィルタ）
-
モータドライブシステム向け超高減衰・耐飽和性能向上タイプ
- 定格電流
-
400A
600A
800A
1000A
- オプション ※1
- －
※1：低漏洩電流タイプについては、お問い合わせください。
- 用途
- 電源回生コンバータを有する大型設備、大型製造装置
TSDシリーズの詳細はこちら
1段フィルタ（汎用）
超低域周波数帯域用

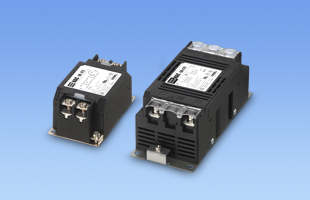

- NAH series （1段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ
※4kV耐圧モデル有（医療機器向け）
- 定格電流
-
6A
10A
16A
20A
30A
40A
50A
60A
- オプション
- -D(6-30A)、-F(40-60A)
- 用途
- スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、 医療機器、etc
NAHシリーズの詳細はこちら
小型・スクリューレスタイプ
- ESC series （1段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型スクリューレスタイプ
- 定格電流
-
3A
6A
10A
16A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、単相インバータ 、etc
ESCシリーズの詳細はこちら
1段フィルタ（医療用）
超低域周波数帯域用
- NAH series （1段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ
※4kV耐圧モデル有（医療機器向け）
- 定格電流
-
6A
10A
16A
20A
30A
40A
50A
60A
- オプション
- -D(6-30A)、-F(40-60A)
- 用途
- スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、 医療機器、etc
NAHシリーズの詳細はこちら
小型・ねじタイプ

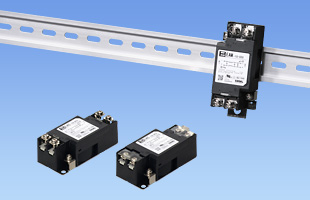

- EAM series （1段フィルタ）
-
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型低漏洩電流タイプ
- 定格電流
-
3A
6A
10A
16A
20A
30A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、内視鏡、医療機器、etc
EAMシリーズの詳細はこちら
小型・スクリューレスタイプ
- ESM series（1段フィルタ）
-
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型低漏洩電流スクリューレスタイプ
- 定格電流
-
3A
6A
10A
16A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、内視鏡、医療機器、etc
ESMシリーズの詳細はこちら
2段フィルタ（汎用）
低域周波数帯域用

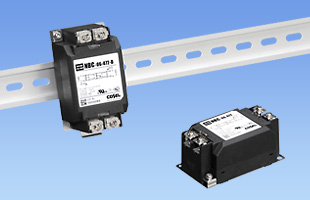

- NBC series （2段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰タイプ
- 定格電流
-
6A
10A
16A
20A
30A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、単相インバータ、etc
NBCシリーズの詳細はこちら
広帯域用

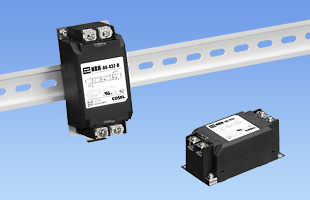

- NBH series （2段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
9kHz-10MHz（広帯域）高減衰タイプ※4kV耐圧モデル有（医療機器向け）
- 定格電流
-
6A
10A
16A
20A
30A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、 医療機器、etc
NBHシリーズの詳細はこちら
2段フィルタ（医療用）
低域周波数帯域用
- NBM series （2段フィルタ）
-
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰低漏洩電流タイプ 、4kV耐圧タイプ
- 定格電流
-
6A
10A
16A
20A
30A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、内視鏡、医療機器、etc
NBMシリーズの詳細はこちら
広帯域用
- NBH series （2段フィルタ）
-
雑音端子電圧抑制用ノイズフィルタ
9kHz-10MHz（広帯域）高減衰タイプ※4kV耐圧モデル有（医療機器向け）
- 定格電流
-
6A
10A
16A
20A
30A
- オプション
- -D
- 用途
- スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、 医療機器、etc
NBHシリーズの詳細はこちら
三相4線式 1段/2段フィルタ（汎用）
外部パルス電圧対策用（1段フィルタ）
小型・スクリューレスタイプ

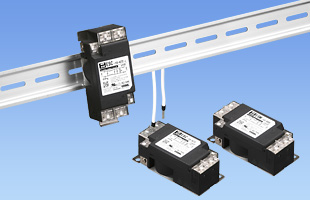

- ESP series （1段フィルタ）
-
外来ノイズによる装置の誤操作制御用ノイズフィルタ
小型外部インパルス減衰スクリューレスタイプ
- 定格電流
-
3A
6A
10A
16A
- オプション
- -D
- 用途
- PLC、コンピュータを有する産業機器、etc
ESPシリーズの詳細はこちら
スイッチング電源出力用
±電源用※単電源用としても使用可能

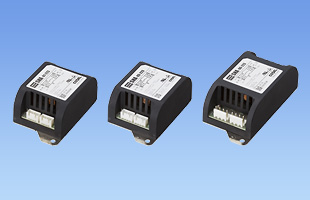

- SNA series （1段フィルタ）
-
スイッチング電源の出力高周波ノイズ抑制用ノイズフィルタ
DC±50V
- 定格電流
-
1A
3A
6A
- オプション
- -D、-T（6A）、-DT（6A）
- 用途
- アナログ回路（アペアンプ等）の±電源用ノイズフィルタ
SNAシリーズの詳細はこちら
単電源用（ピーク電流有）

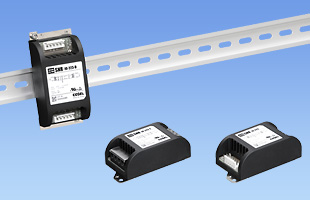

- SNR series （1段フィルタ）
-
スイッチング電源の出力高周波ノイズ抑制用単出力ノイズフィルタ
DC50V
- 定格電流
-
10A
- オプション
- -D、-T、-DT
- 用途
- アナログ回路の電源用ノイズフィルタ
SNRシリーズの詳細はこちら
