ESC-10

2010年発売
単相250V 10A 汎用
小型 150kHz-1MHz 1段フィルタ
スクリューレス端子台
標準価格(税抜)
1,920円
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

DINレール取付タイプはオプション
電線は含まれません

ESC-10の特長

小型モデル
スクリューレスでトルク管理フリー

呼称方法と製品オプション

ESC(1) - 10(2) - 472(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
ESC-10-681 75.5μA / 150μA max 680pF
ESC-10-102 0.13mA / 0.25mA max 1000pF
ESC-10-222 0.25mA / 0.5mA max 2200pF
ESC-10-332 0.38mA / 0.75mA max 3300pF
ESC-10-472 0.5mA / 1.0mA max 4700pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 AC 1 φ 250V / DC250V
定格電流 10A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,
ENEC(DC入力時は除く)
構造 外形寸法(W×H×D) 39×30×85mm(オプション:-Dはカタログ参照)
質量 170g max
標準価格(税抜) 1,920円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

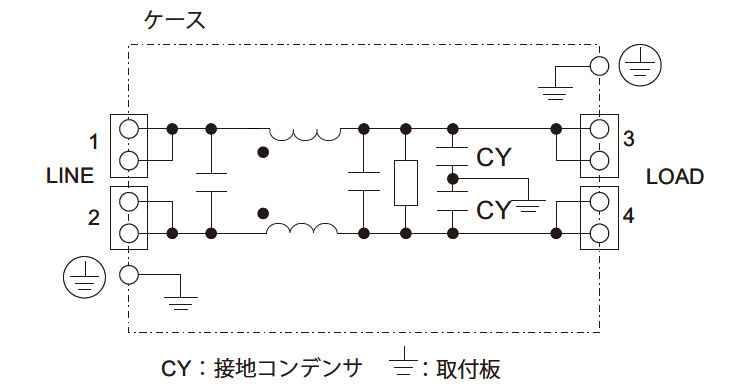

回路構成

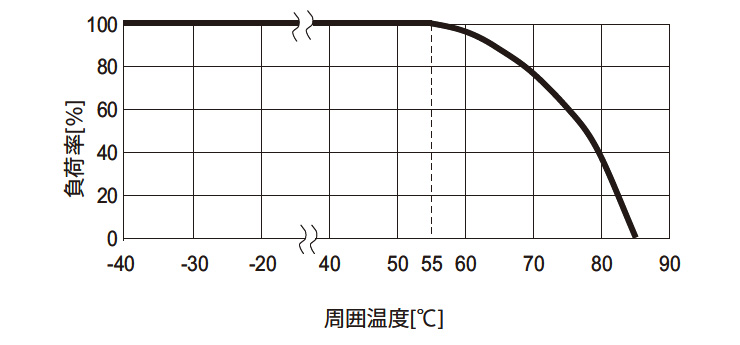

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
小型、汎用、1段フィルタ EAC-10 2010年 1,800円 カタログ
取扱説明
汎用、高減衰、1段フィルタ NAC-10 2005年 2,100円 カタログ
取扱説明
超低域高減衰、1段フィルタ NAH-10 2006年 3,100円 カタログ
取扱説明
汎用、高減衰、
2段フィルタ
NBC-10 2007年 2,600円 カタログ
取扱説明
超低域広帯域高減衰、
2段フィルタ
NBH-10 2007年 4,200円 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
