単相250V 10A 超低域高減衰
9ｋHz-1MHz高減衰 1段フィルタ
9ｋHz-1MHz高減衰 1段フィルタ
| 無償補償期間 | 5年 |
|---|
端子台カバーは収納されています
DINレール取付タイプはオプション
NAH-10の特長
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）SCCR値：14kA(UL508規格対応)
呼称方法と製品オプション
NAH(1) - 10(2) - 472(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
D:DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| NAH-10-000 | 5μA / 10μA max | なし |
| NAH-10-101 | 12.5μA / 25μA max | 100pF |
| NAH-10-221 | 25μA / 50μA max | 220pF |
| NAH-10-331 | 37.5μA / 75μA max | 330pF |
| NAH-10-471 | 50μA / 100μA max | 470pF |
| NAH-10-681 | 75.5μA / 150μA max | 680pF |
| NAH-10-102 | 0.13mA / 0.25mA max | 1000pF |
| NAH-10-222 | 0.25mA / 0.5mA max | 2200pF |
| NAH-10-332 | 0.38mA / 0.75mA max | 3300pF |
| NAH-10-472 | 0.5mA / 1.0mA max | 4700pF |
- ※入力125V / 250V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 単相 250V / DC250V | |
| 定格電流 | 10A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 |
UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1, ENEC(DC入力時は除く) |
|
| 構造 | 外形寸法（W×H×D） | 53×41×92mm(オプション：-Dはカタログ参照) |
| 質量 | 300g max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

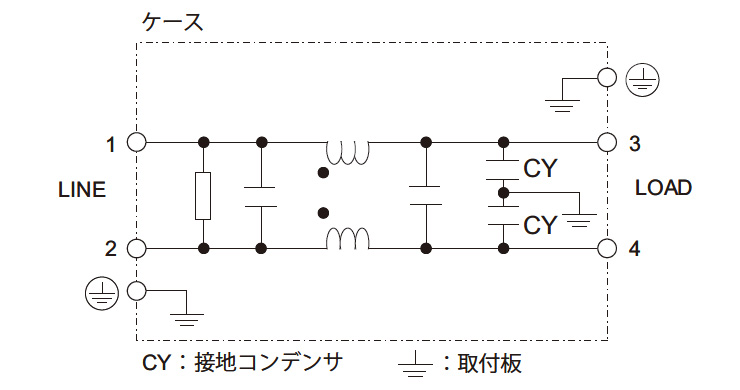

回路構成
ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
