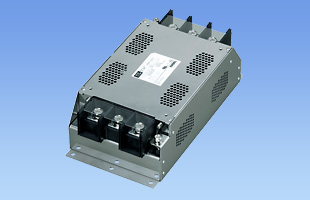

TAC-200の特長
使用最大電圧528V：480V系入力の10％電圧変動対応漏洩電流選択可能
SCCR値：10kA(UL508Aによる適用可能な見做し値)
◆対策しにくい低域ノイズに最適なオプション◆
U：200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適
呼称方法と製品オプション
TAC(1) - 200(2) - 223(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
U：ノーマルモード減衰量向上 （定格電圧 250V）
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| TAC-200-103 | 1.0mA / 2.0mA max | 10,000pF |
| TAC-200-223 | 2.5mA / 5.0mA max | 22,000pF |
| TAC-200-333 | 3.5mA / 7.0mA max | 33,000pF |
- ※入力250V / 500V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相三線式 500V 50/60Hz | |
| 定格電流 | 200A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
| 構造 | 外形寸法（W×H×D） | 190×110×360mm |
| 質量 | 8.0kg max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

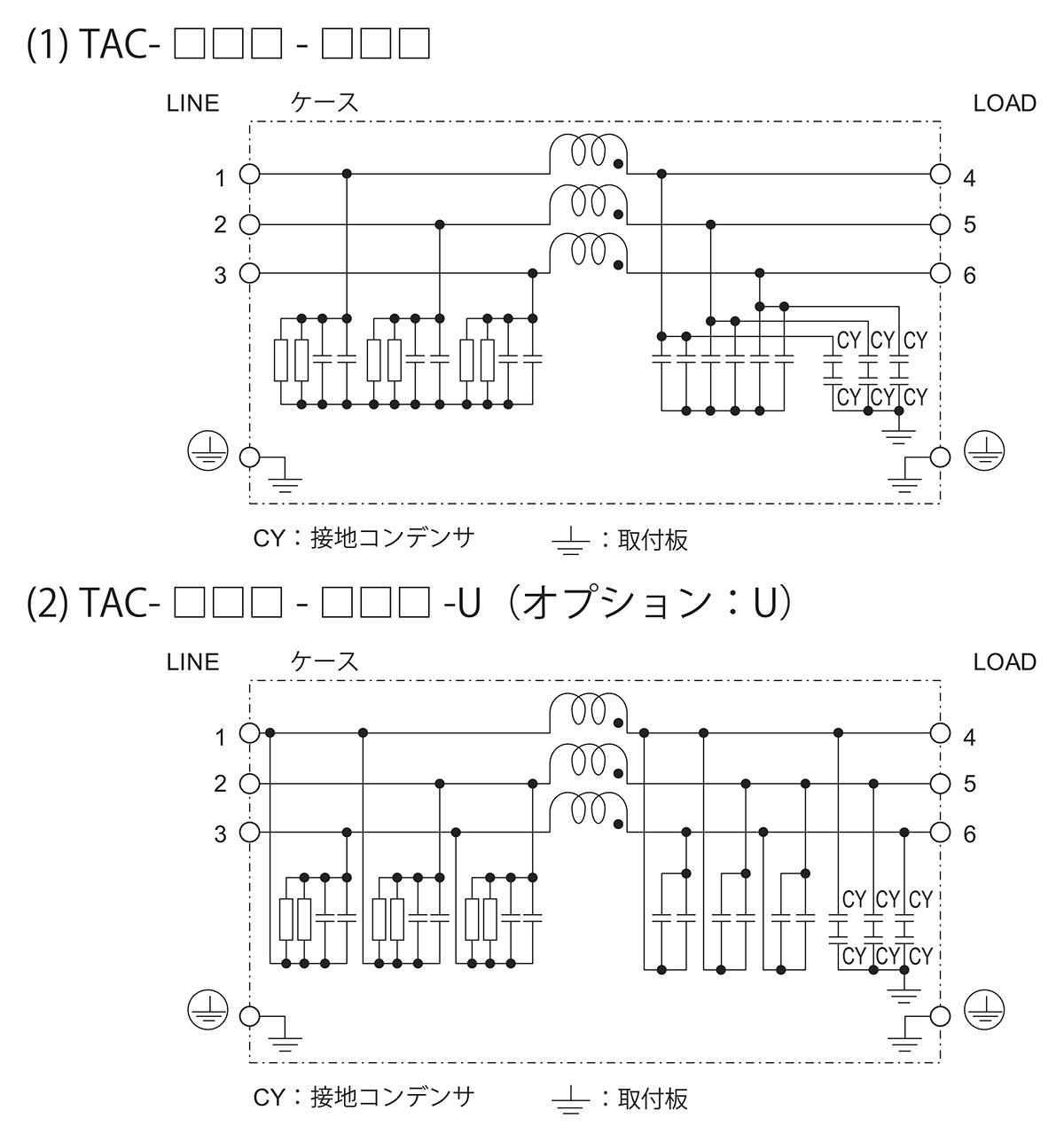

回路構成
ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル（電圧電流定格）
| 特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
|---|---|---|---|---|
 |
低背型、高減衰、2段フィルタ | TBC-200 | 2009年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
