TBC-200

2009年発売

TBC-200の特長

使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
SCCR値:50kA(UL508規格対応)

呼称方法と製品オプション

TBC(1) - 200(2) - 683(3)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
TBC-200-223 1.0mA / 2.0mA max 22,000pF
TBC-200-683 2.5mA / 5.0mA max 68,000pF
TBC-200-104 3.5mA / 7.0mA max 100,000pF
  • ※入力250V / 500V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 200A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 190×110×580mm
質量 13.0kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

回路構成

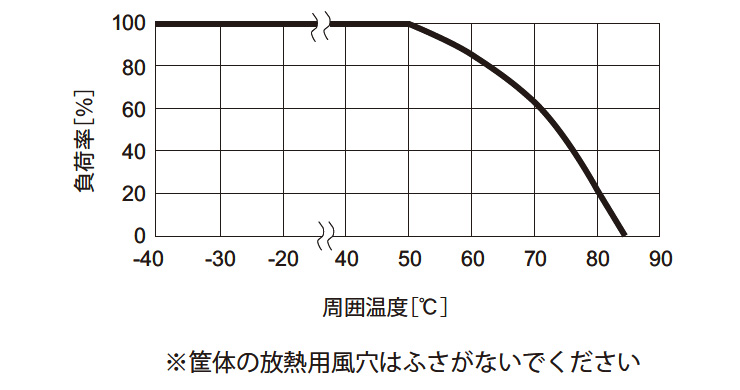

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-200 2009年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
