三相500V 6A 汎用 低背型
9ｋHz-1MHz超低域高減衰 1段フィルタ
9ｋHz-1MHz超低域高減衰 1段フィルタ
| 無償補償期間 | 5年 |
|---|
端子台カバーは収納されています
DINレール取付タイプはオプション
TAH-06の特長
使用最大電圧528V：480V系入力の10％電圧変動対応漏洩電流選択可能
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）
SCCR値：14kA(UL508規格対応)
呼称方法と製品オプション
TAH(1) - 06(2) - 683(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
(4)オプション
D:DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| TAH-06-103 | 0.5mA / 1.0mA max | 10,000pF |
| TAH-06-223 | 1.0mA / 2.0mA max | 22,000pF |
| TAH-06-683 | 2.5mA / 5.0mA max | 68,000pF |
- ※入力250V / 500V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相三線式 500V 50/60Hz | |
| 定格電流 | 6A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
| 構造 | 外形寸法（W×H×D） | 63×64×128mm(オプション：-Dはカタログ参照) |
| 質量 | 620g max(オプション：-Dはカタログ参照) | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

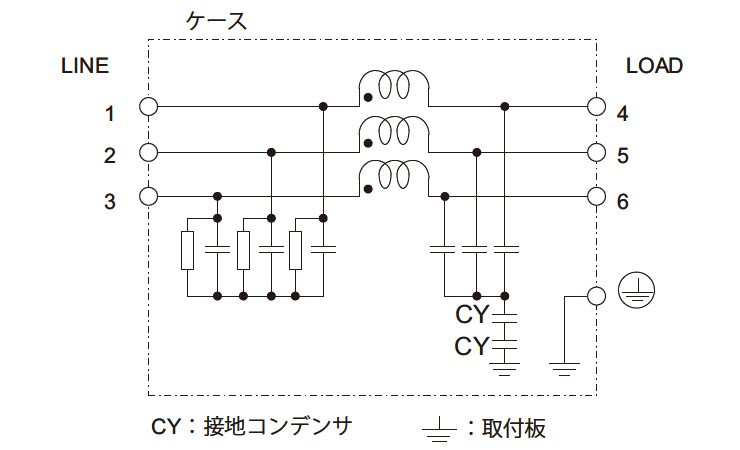

回路構成

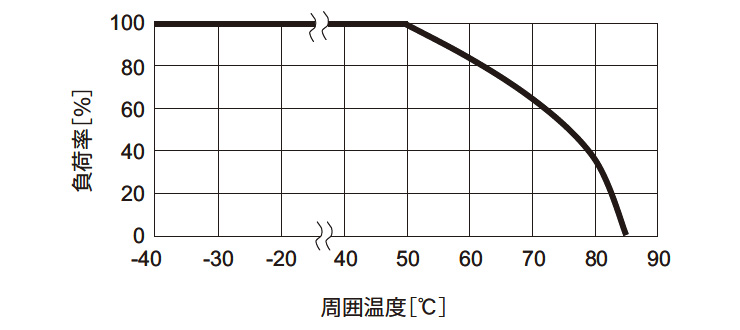

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル（電圧電流定格）
| 特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
|---|---|---|---|---|
 |
汎用、低背型、高減衰、1段フィルタ | TAC-06 | 2005年 |
カタログ 取扱説明 |
 |
小型、低背型、1段フィルタ | JAC-06 | 2014年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
