JAC-06

2014年発売
三相500V 6A 小型低背型
150kHz-1MHz高減衰 1段フィルタ
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

端子台カバーは収納されています
DINレール取付タイプはオプション

JAC-06の特長

素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)
SCCR値:10kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
 H:低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
 U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適

呼称方法と製品オプション

JAC(1) - 06(2) - 683(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
    ※オプション設定時は外形が変わります。
     カタログを参照ください。
   H:高透磁率チョークコイル品(超低域高減衰)
      適用:「103」、「223」、「683」
   U:ノーマルモード減衰量向上(定格電圧 250V)

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
JAC-06-103 0.5mA / 1.0mA max 10,000pF
JAC-06-223 1.0mA / 2.0mA max 22,000pF
JAC-06-683 2.5mA / 5.0mA max 68,000pF
JAC-06-224 15mA / 24mA max 220,000pF
  • ※入力250V / 500V 60Hz  但し、224のみ入力250 / 400V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 6A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 63×44×132mm(オプション:-Dはカタログ参照)
質量 440g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

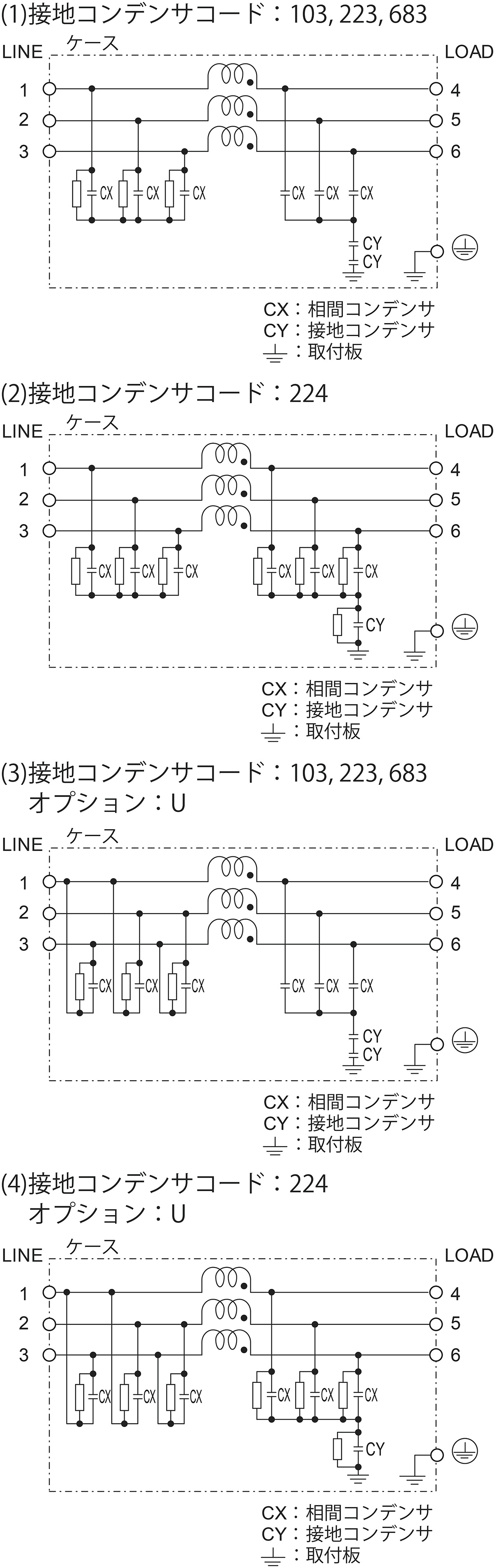

回路構成

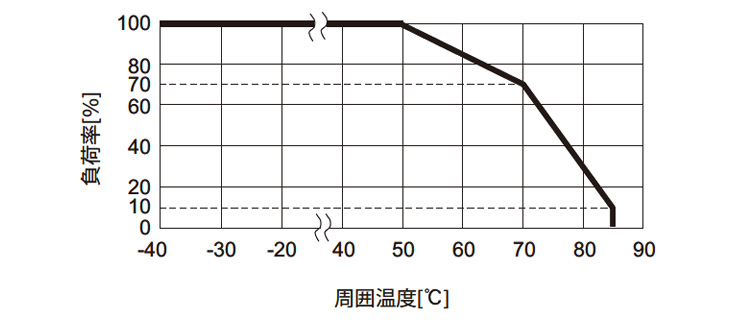

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-06 2005年 カタログ
取扱説明
低背型、超低域高減衰、1段フィルタ TAH-06 2006年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
