NAM-40の特長
277VAC / 300VDC工場配電盤やビル設備などで使用する277VACの装置でも使用可能
4kV耐圧標準対応
SCCR値：10kA(UL508規格対応)
呼称方法と製品オプション
NAM(1) - 40(2) - 000(3)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| NAM-40-000 | 5 μA / 10μA max | なし |
| NAM-40-471 | 50μA / 100μA max | 470pF |
- ※入力125V / 250V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 1 φ 277VAC / 300VDC | |
| 定格電流 | 40A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 |
UL60939[Overvoltage Category：Ⅲ Altitude：3000m] CSA C22.2 No.8(C-UL) EN60939(DEMKO)[Overvoltage Category：Ⅲ Altitude：3000m] ENEC |
|
| 構造 | 外形寸法（W×H×D） | 65×54×153mm |
| 質量 | 750g max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

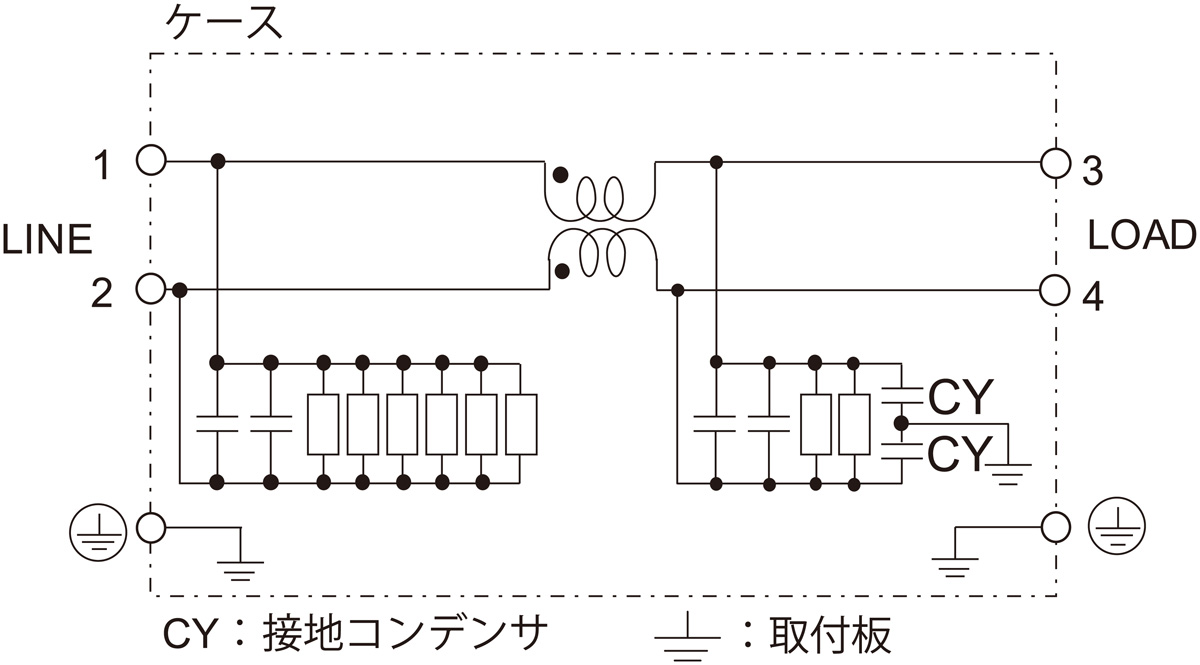

回路構成

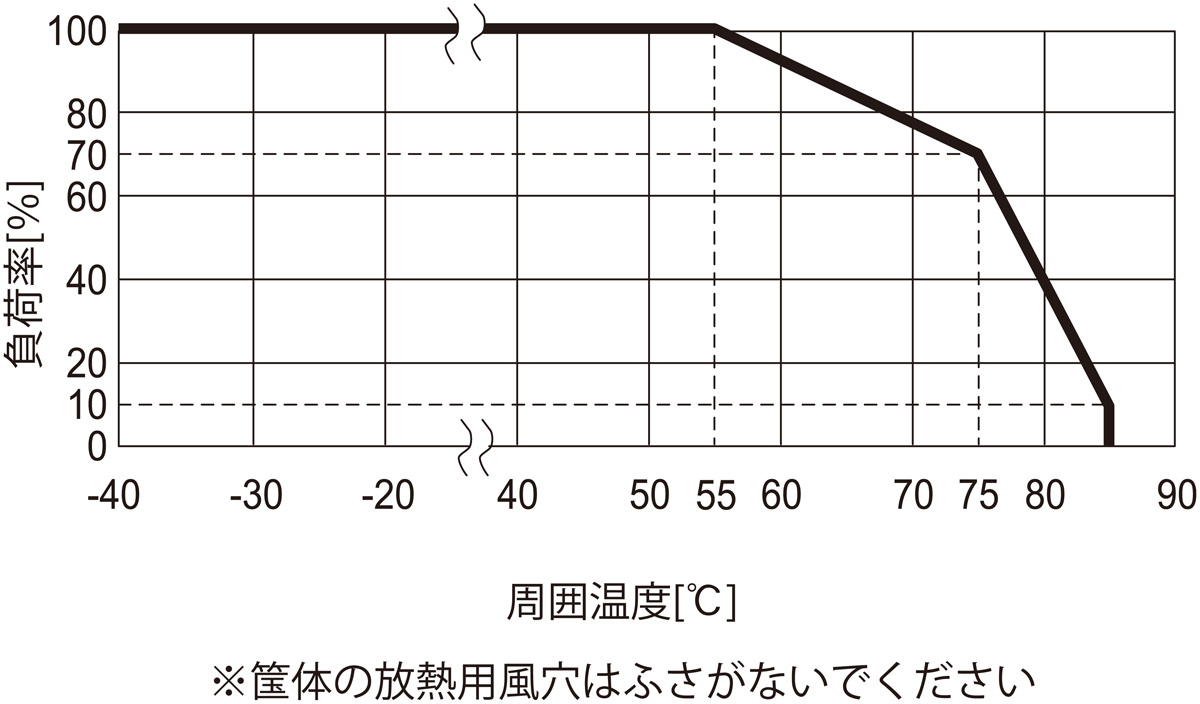

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
