単相250V 3A 汎用
小型 150kHz-1MHz減衰 1段フィルタ
小型 150kHz-1MHz減衰 1段フィルタ
無償補償期間 | 5年 |
---|
端子台カバーは収納されています
DINレール取付タイプはオプション
EAC-03の特長
小型モデル素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)
SCCR値:14kA(UL508規格対応)
呼称方法と製品オプション
EAC(1) - 03(2) - 472(3) - □(4)
(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
D:DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
EAC-03-681 | 75.5μA / 150μA max | 680pF |
EAC-03-102 | 0.13mA / 0.25mA max | 1000pF |
EAC-03-222 | 0.25mA / 0.5mA max | 2200pF |
EAC-03-332 | 0.38mA / 0.75mA max | 3300pF |
EAC-03-472 | 0.5mA / 1.0mA max | 4700pF |
- ※入力125V / 250V 60Hz
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | AC 1 φ 250V / DC250V | |
定格電流 | 3A | |
使用温度 | -40 ~ +85℃(ディレーティング特性参照) | |
安全規格 |
UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1, ENEC(DC入力時は除く) |
|
構造 | 外形寸法(W×H×D) | 39×30×85mm(オプション:-Dはカタログ参照) |
質量 | 170g max | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください
回路構成

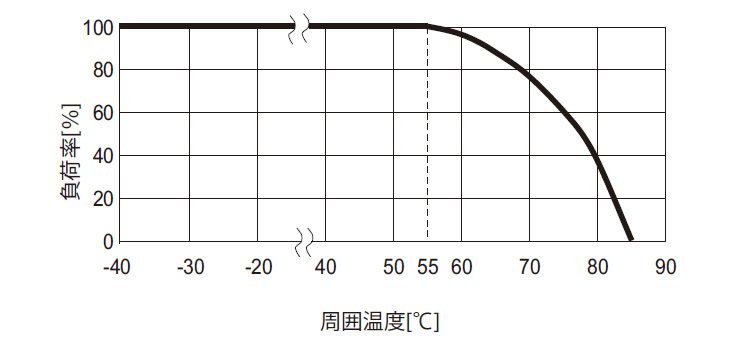

ディレーティング特性
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
