FTB-100

2011年発売

FTB-100の特長

設置面積少スペース
使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能

呼称方法と製品オプション

FTB(1) - 100(2) - 663(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   H:高透磁率チョークコイル品(超低域高減衰)
     「355」は適用しません。
   S:六角穴付きボルト
     (標準品は十字穴付き六角ボルト)
   L:欧州電源向け超高減衰

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
FTB-100-203 1.0mA / 2.0mA max CY1:10,000pF, CY2:10,000pF
FTB-100-663 2.5mA / 5.0mA max CY1:33,000pF, CY2:33,000pF
FTB-100-324 12mA / 24mA max CY1:220,000pF, CY2:100,000pF
FTB-100-355-L 330mA / 515mA max CY1: 0.22μF, CY2: 3.3μF
  • ※入力250V / 500V 60Hz  但し、355のみ入力250 / 400V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 100A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 100×170×350mm
質量 5.3kg max
標準価格(税抜) 78,000円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

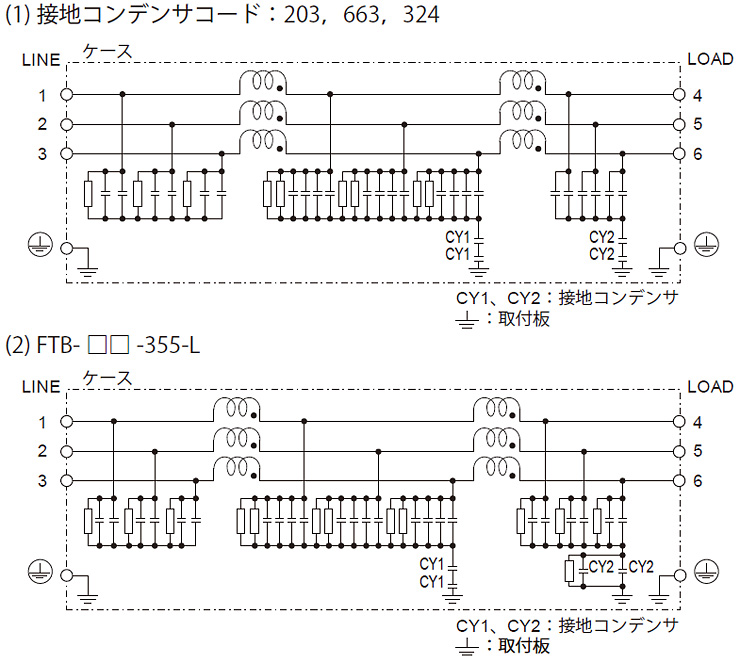

回路構成

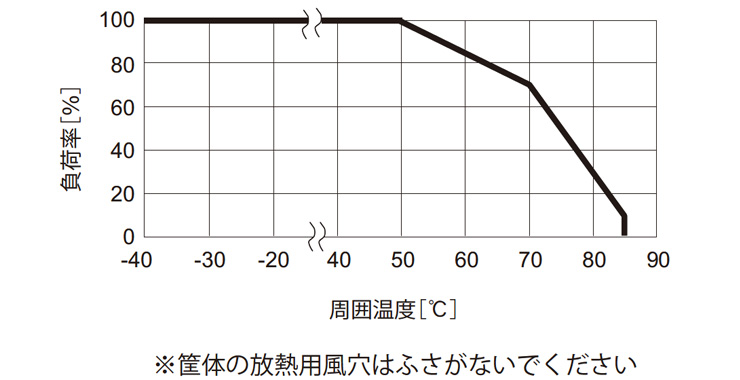

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-100 2008年 36,000円 カタログ
取扱説明
低背型、高減衰、2段フィルタ TBC-100 2008年 78,000円 カタログ
取扱説明
汎用、ブックタイプ、高減衰、1段フィルタ FTA-100 2013年 36,000円 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
