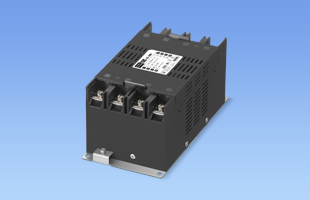

YAC-64の特長
ＥＵ圏向け、大型印刷機、蓄電システムに最適な三相４線式ノイズフィルタ150kHz-1MHzの伝導ノイズ低減に最適
小型／同一筐体でシステム、容量変更にも柔軟に対応できる製品ラインナップ
SCCR値：14kA(UL508規格対応)
製品紹介動画
三相４線式ノイズフィルタ YACシリーズの紹介
呼称方法と製品オプション
YAC(1) - 64(2) - 685(3)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| YAC-64-685 |
10.7mA typ ※1 55mA max ※2 |
6.8μF |
※Y結線
※1 通常の動作条件下(入力500V 50Hz)でIEC60939より、N(N')-FG間の電圧を10V とした時の値となります。
※2 通常の動作条件下(入力500V 60Hz)で電圧不均衡・部品バラツキを含めた最悪値となります。
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相４線式 Y結線 500/289VAC 50/60Hz | |
| 定格電流 | 64A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 |
UL60939[Overvoltage Category：Ⅲ Altitude：3000m] CSA C22.2 No.8(C-UL) EN60939(DEMKO)[Overvoltage Category：Ⅲ Altitude：3000m] ENEC |
|
| 構造 | 外形寸法（W×H×D） | 100×88×179mm |
| 質量 | 1.7kg max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

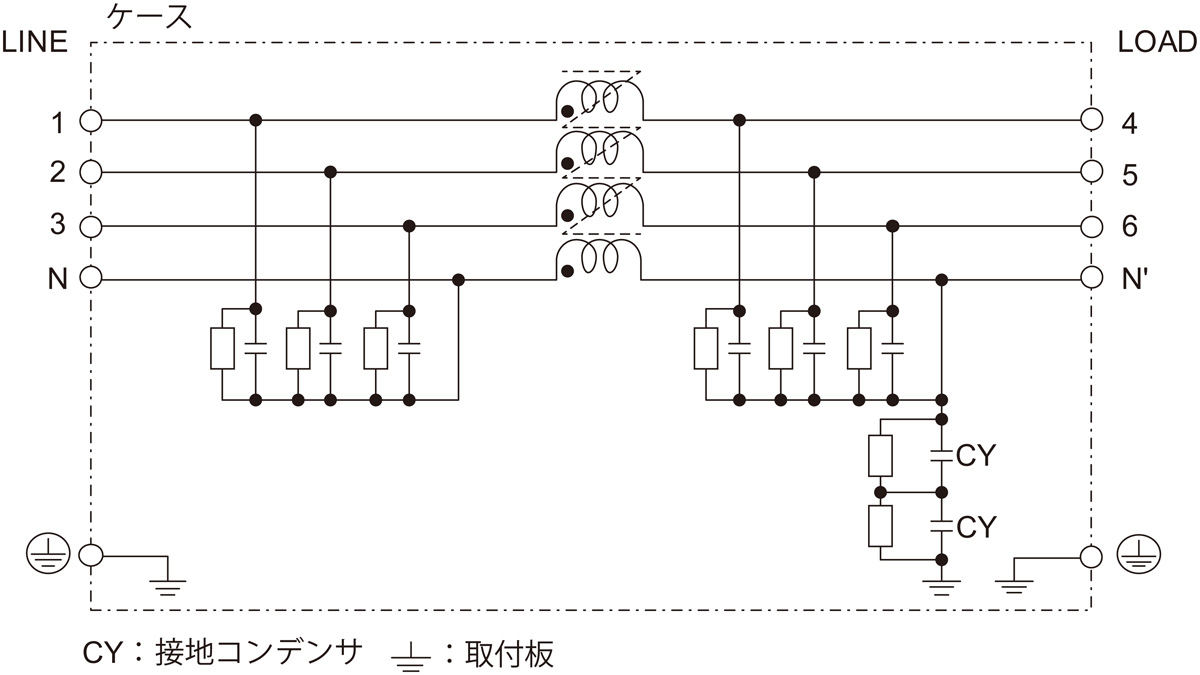

回路構成

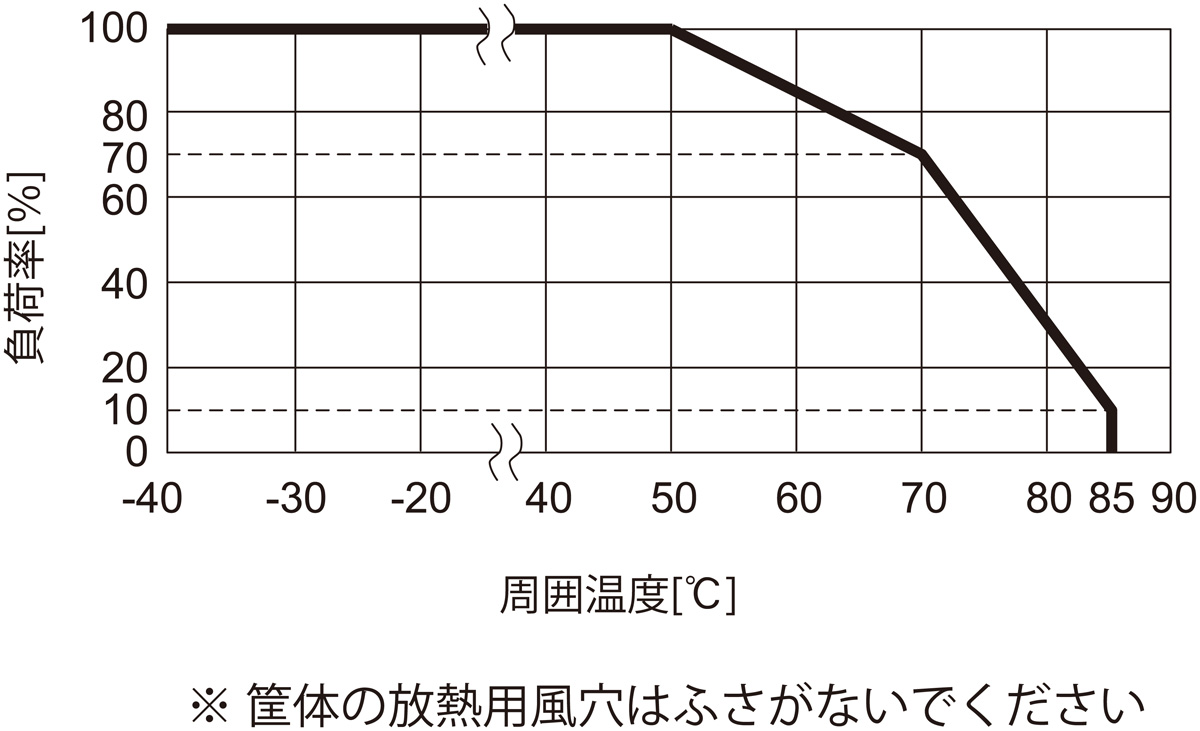

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
