EAC-30

2010年発売
単相250V 30A 汎用
小型 150kHz-1MHz 1段フィルタ
標準価格(税抜)
2,200円
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

端子台カバーは収納されています
DINレール取付タイプはオプション

EAC-30の特長


小型モデル
素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)

呼称方法と製品オプション

EAC(1) - 30(2) - 472(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
EAC-30-681 75.5μA / 150μA max 680pF
EAC-30-102 0.13mA / 0.25mA max 1000pF
EAC-30-222 0.25mA / 0.5mA max 2200pF
EAC-30-332 0.38mA / 0.75mA max 3300pF
EAC-30-472 0.5mA / 1.0mA max 4700pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 AC 1 φ 250V / DC250V
定格電流 30A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,
ENEC(DC入力時は除く)
構造 外形寸法(W×H×D) 39×30×85mm(オプション:-Dはカタログ参照)
質量 170g max
標準価格(税抜) 2,200円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

回路構成

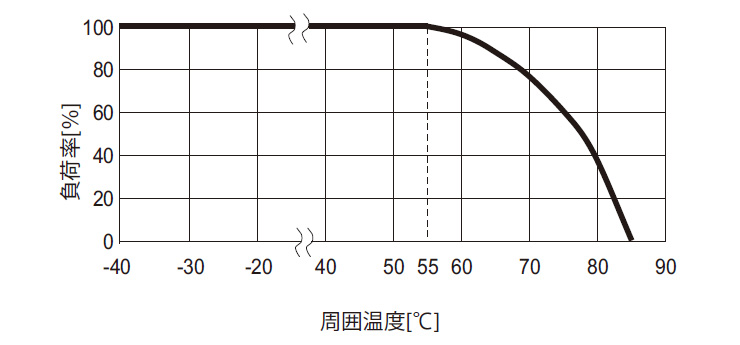

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
汎用、高減衰、1段フィルタ NAC-30 2005年 2,500円 カタログ
取扱説明
超低域高減衰、1段フィルタ NAH-30 2006年 3,500円 カタログ
取扱説明
汎用、高減衰、
2段フィルタ
NBC-30 2007年 4,000円 カタログ
取扱説明
超低域広帯域高減衰、
2段フィルタ
NBH-30 2007年 7,100円 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
