TSD-1000

2023年発売

TSD-1000の特長

入出力ブスバータイプ
使用最大電圧528V:480V系入力の10%電圧変動対応
耐飽和性能向上
漏洩電流選択可能
SCCR値:10kA(UL508Aによる適用可能な見做し値)

製品紹介動画

三相ノイズフィルタ TSDシリーズの紹介

呼称方法と製品オプション

TSD(1) - 1000(2) - 356(3)


(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
   ※低漏洩電流タイプ(接地コンデンサ容量変更)については、お問い合わせください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
TSD-1000-000 *1 50µA / 100µA max
50µA / 100µA max
CY1:なし
CY2:なし
CY3:なし
TSD-1000-304 *1 10.5mA / 21.0mA max
1.5mA / 3.0mA max
CY1:0.1μF× 1
CY2:0.1μF× 1
CY3:0.1μF× 1
TSD-1000-664 *1 23mA / 46mA max
3.5mA / 7.0mA max
CY1:0.22μF× 1
CY2:0.22μF× 1
CY3:0.22μF× 1
TSD-1000-316 *2 960mA / 1500mA max
90mA / 180mA max
CY1:2.2μF× 2
CY2:2.2μF× 2
CY3:2.2μF×10
TSD-1000-356 *2 1080mA / 1700mA max
100mA / 200mA max
CY1:2.2μF× 4
CY2:2.2μF× 4
CY3:2.2μF× 8
TSD-1000-446 *2 1300mA / 2100mA max
110mA / 220mA max
CY1:2.2μF× 5
CY2:2.2μF× 5
CY3:2.2μF×10

  • ※ 上段:Δ結線、下段:Y結線
    *1 入力Δ結線250V / 500V 60Hz 入力Y結線250V /500V 60Hz
    *2 入力Δ結線250V / 400V 60Hz 入力Y結線250V /500V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相3線式 500VAC 50/60Hz
定格電流 1000A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 190×155×346mm
質量 11.5kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

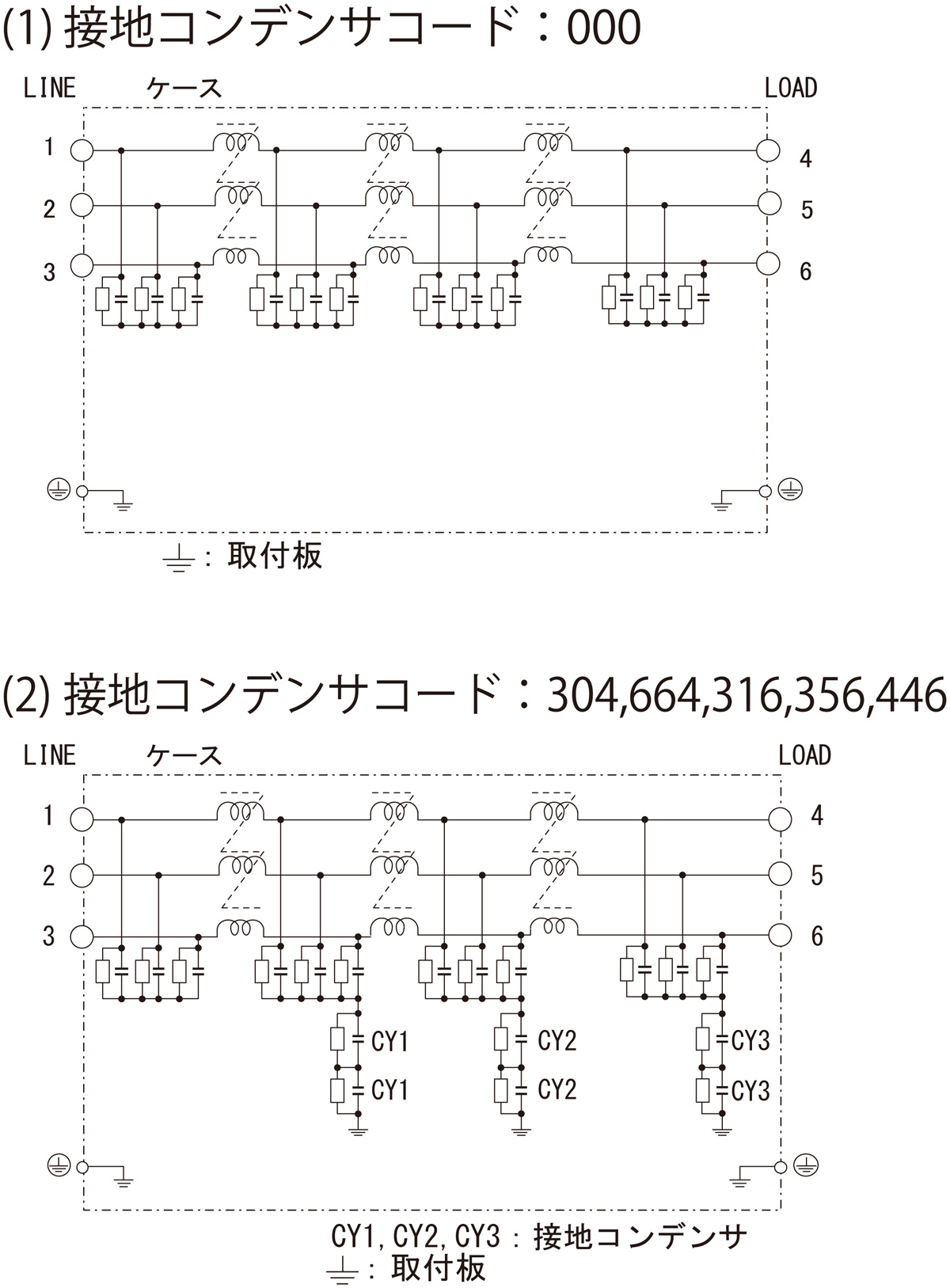

回路構成

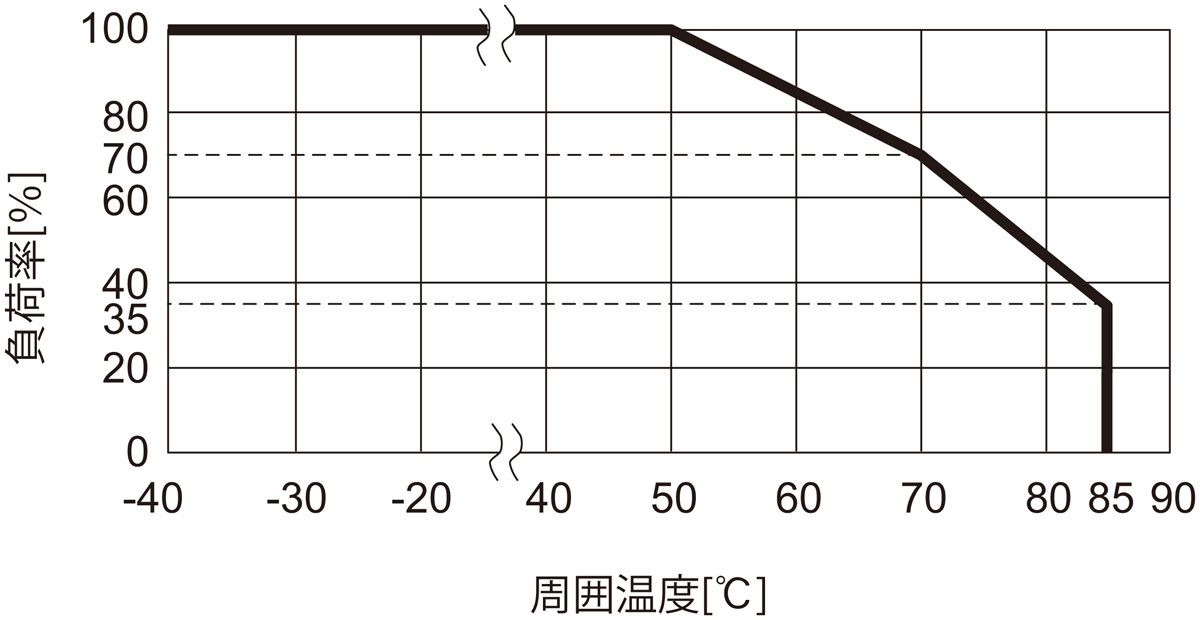

ディレーティング特性
