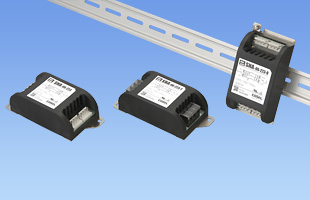

SNA-06

2005年発売

SNA-06の特長

スイッチング電源出力ノイズ低減タイプ
アナログ回路±電源用フィルタ

呼称方法と製品オプション

SNA(1) - 06(2) - 223(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   T:端子台タイプ
   DT:端子台+DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

別売オプションパーツ

入出力のハーネスをオプションパーツとしてご用意しています。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
SNA-06-000 - なし
SNA-06-223 - 22000pF
  • ※このモデルには漏洩電流の仕様はありません。

仕様(概要)

項目 仕様
定格電圧 DC±50V
定格電流 6A
使用温度 -40 ~ +71℃(ディレーティング特性参照)
安全規格 UL60950-1,C-UL(CSA60950-1),IEC60950-1
構造 外形寸法(W×H×D) 52×35×117mm(オプション:-D,-T,-DTはカタログ参照)
質量 150g max(オプション:-D,-T,-DTはカタログ参照)
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

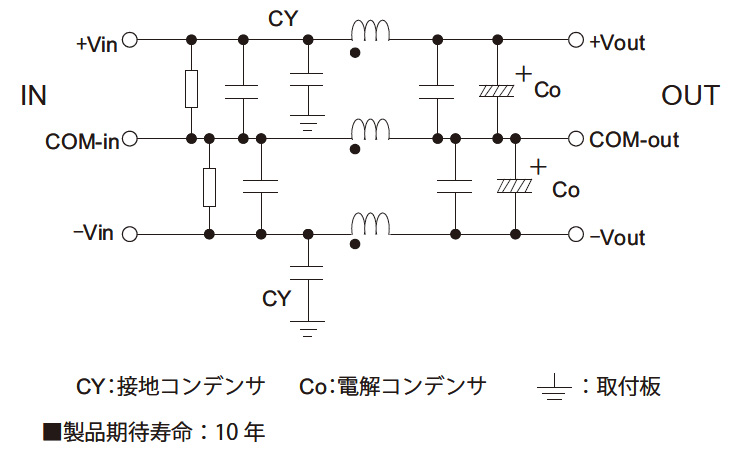

回路構成

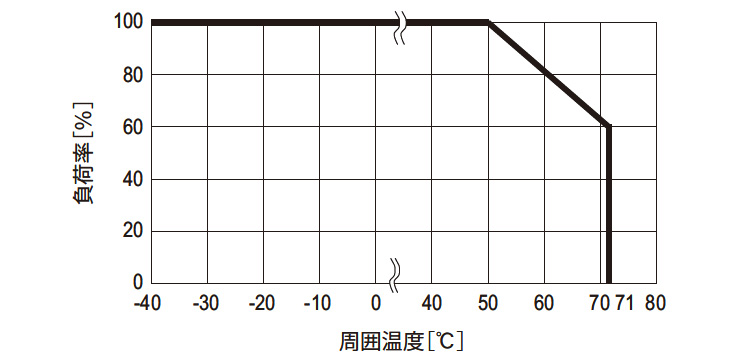

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

入出力のハーネスをオプションパーツとしてご用意しています。

種類 型番 説明 PDF DXF
ハーネス
H-OU-9 コネクタ入出力ノイズフィルタ用ハーネス(メーカ:J.S.T)です。 -
