NBC-16

2007年発売

NBC-16の特長

NACシリーズと取付コンパチ
素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)
SCCR値:10kA(UL508規格対応)

呼称方法と製品オプション

NBC(1) - 16(2) - 472(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
NBC-16-681 75.5uA / 150uA max 680pF
NBC-16-102 0.13mA / 0.25mA max 1000pF
NBC-16-222 0.25mA / 0.5mA max 2200pF
NBC-16-332 0.38mA / 0.75mA max 3300pF
NBC-16-472 0.5mA / 1.0mA max 4700pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 単相 250V / DC250V
定格電流 16A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,
ENEC(DC入力時は除く)
構造 外形寸法(W×H×D) 53×41×92mm(オプション:-Dはカタログ参照)
質量 270g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

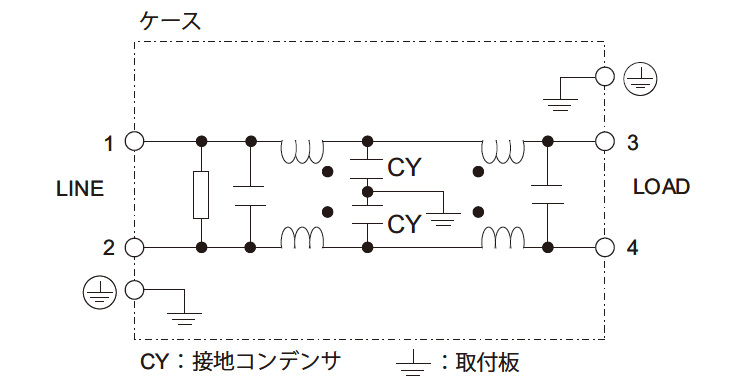

回路構成

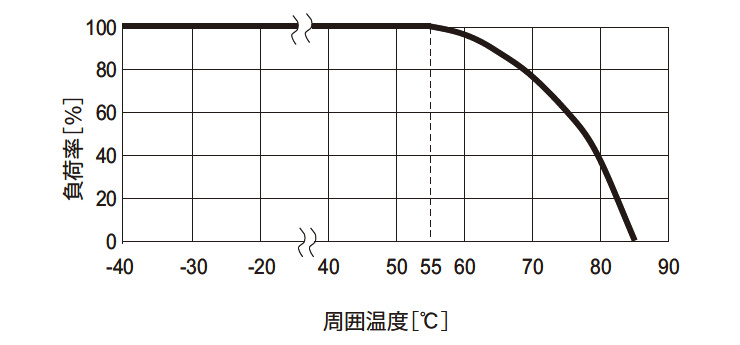

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
