NAC-50

2021年発売

NAC-50の特長

277VAC / 300VDC
工場配電盤やビル設備などで使用する277VACの装置でも使用可能
4kV耐圧(接地コンデンサコード -222、-472が対応)
SCCR値:10kA(UL508規格対応)

呼称方法と製品オプション

NAC(1) - 50(2) - 472(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   F:高入力電圧対応(定格電圧 500VAC/600VDC)
   「103」、「223」、「683」のみ適用します。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
NAC-50-222 0.25mA / 0.5mA max 2,200pF
NAC-50-472 0.5mA / 1.0mA max 4,700pF
NAC-50-223 1.25mA / 2.5mA max 0.022µF
NAC-50-683 1.75mA / 3.5mA max 0.068µF
NAC-50-224 6.0mA / 12.0mA max 0.22µF
NAC-50-155 27.5mA / 55.0mA max 1.5µF
  • ※入力125V / 250V 60Hz
    注回路構成記載のオプション:Fの漏洩電流はカタログを参照ください。

仕様(概要)

項目 仕様
定格電圧 1 φ 277VAC / 300VDC
定格電流 50A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 65×54×153mm
質量 750g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

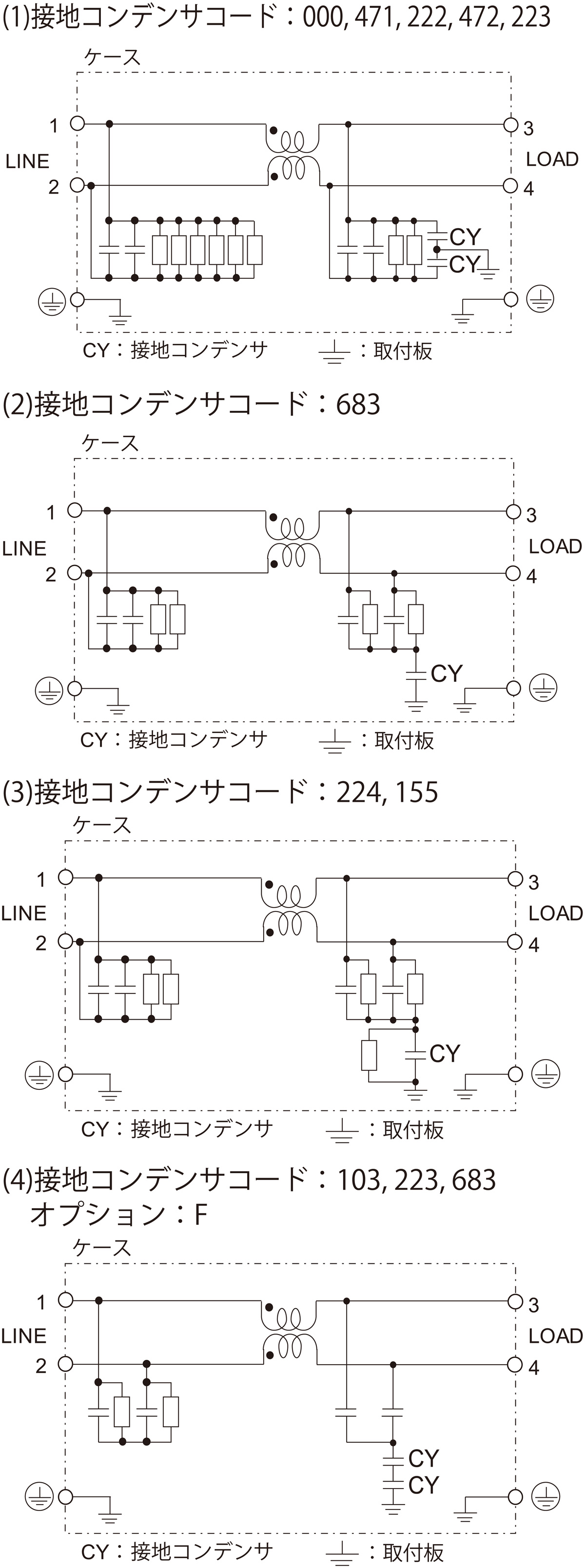

回路構成

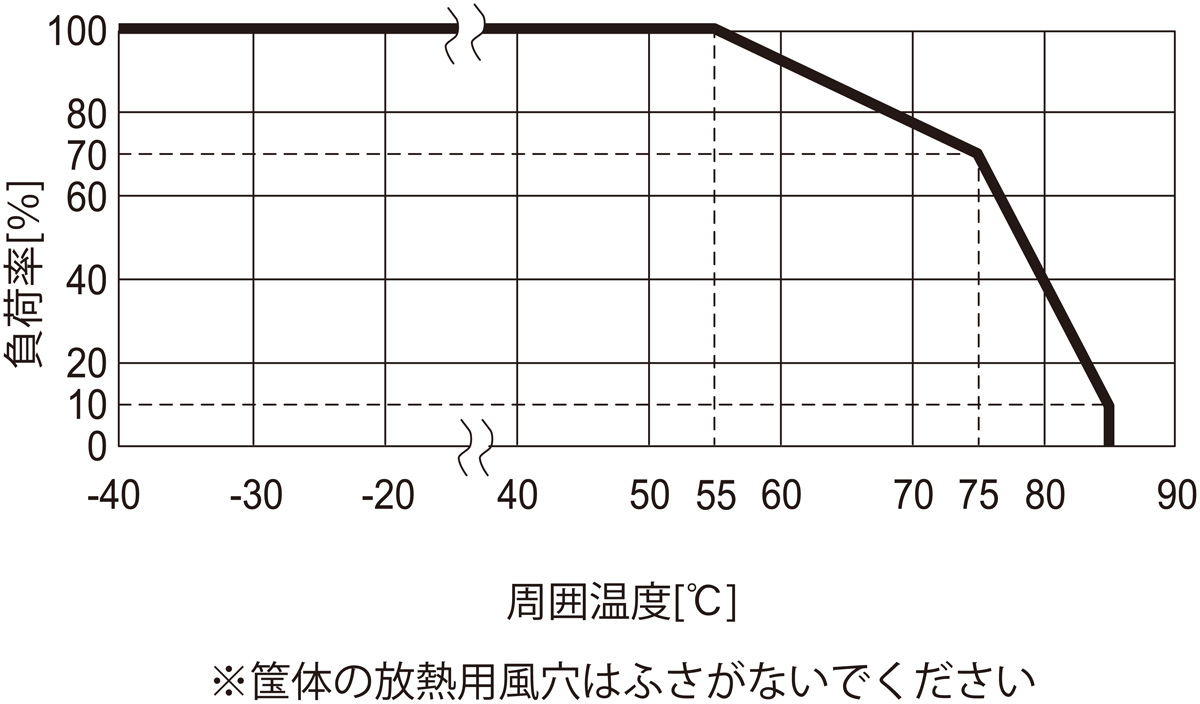

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
