NBM-16

2007年発売
単相250V 16A
低漏洩電流、4kV耐圧 2段フィルタ
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

端子台カバーは収納されています
DINレール取付タイプはオプション

NBM-16の特長

4kV耐圧
NAMシリーズと取付コンパチ
素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)
SCCR値:10kA(UL508規格対応)

呼称方法と製品オプション

NBM(1) - 16(2) - 471(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
NBM-16-000 5μA / 10μA max なし
NBM-16-101 12.5μA / 25μA max 100pF
NBM-16-221 25μA / 50μA max 220pF
NBM-16-331 37.5μA / 75μA max 330pF
NBM-16-471 50μA / 100μA max 470pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 単相 250V / DC250V
定格電流 16A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,
ENEC(DC入力時は除く)
構造 外形寸法(W×H×D) 53×41×92mm(オプション:-Dはカタログ参照)
質量 270g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

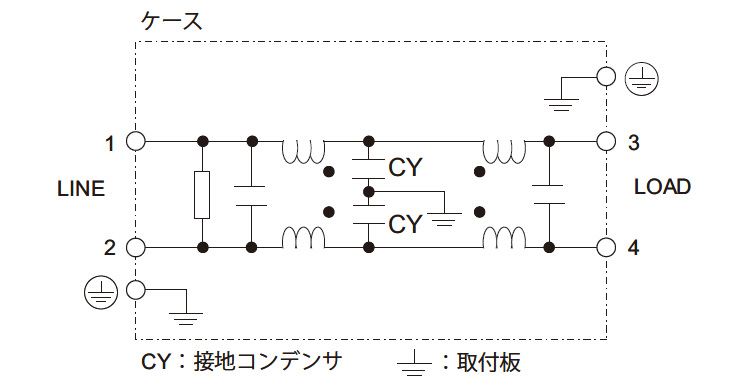

回路構成

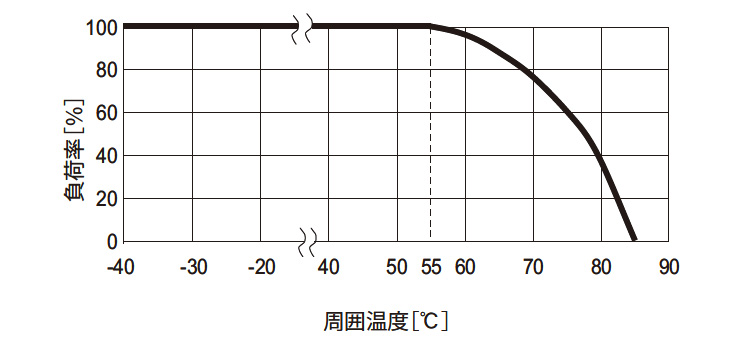

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
小型、低漏洩電流、
1段フィルタ
EAM-16 2010年 カタログ
取扱説明
小型、低漏洩電流、
スクリューレス端子台、
1段フィルタ
ESM-16 2010年 カタログ
取扱説明
低漏洩電流、1段フィルタ NAM-16 2005年 カタログ
取扱説明
超低域高減衰、1段フィルタ NAH-16 2006年 カタログ
取扱説明
超低域広帯域高減衰、
2段フィルタ
NBH-16 2007年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
