ESM-16

2010年発売
単相250V 16A 低漏洩電流
小型 150kHz-1MHz 1段フィルタ
スクリューレス端子台
標準価格(税抜)
2,020円
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

DINレール取付タイプはオプション
電線は含まれません

ESM-16の特長

小型モデル
スクリューレスでトルク管理フリー

呼称方法と製品オプション

ESM(1) - 16(2) - 000(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
ESM-16-000 5μA / 10μA max なし
ESM-16-101 12.5μA / 25μA max 100pF
ESM-16-221 25μA / 50μA max 220pF
ESM-16-331 37.5μA / 75μA max 330pF
ESM-16-471 50μA / 100μA max 470pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 AC 1 φ 250V / DC250V
定格電流 16A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,
ENEC(DC入力時は除く)
構造 外形寸法(W×H×D) 39×30×85mm(オプション:-Dはカタログ参照)
質量 170g max
標準価格(税抜) 2,020円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

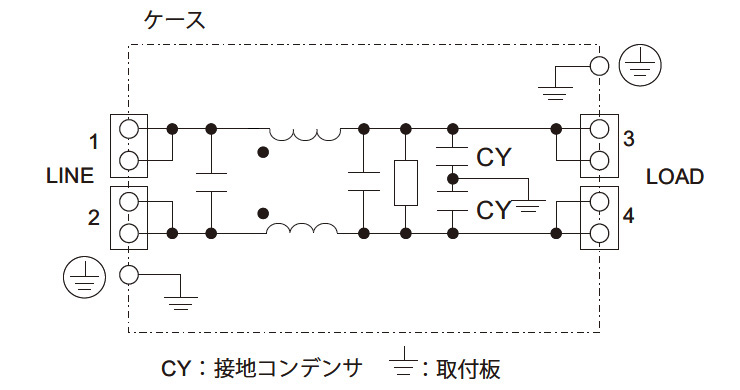

回路構成

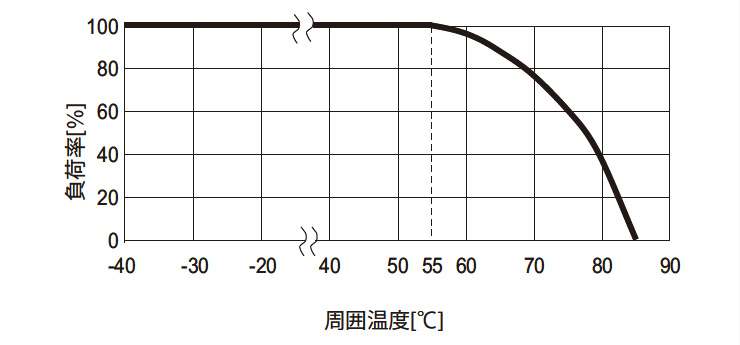

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
小型、低漏洩電流、
1段フィルタ
EAM-16 2010年 1,900円 カタログ
取扱説明
低漏洩電流、高減衰、
1段フィルタ
NAM-16 2005年 2,200円 カタログ
取扱説明
超低域高減衰、1段フィルタ NAH-16 2006年 3,200円 カタログ
取扱説明
低漏洩電流、高減衰、
2段フィルタ
NBM-16 2007年 3,000円 カタログ
取扱説明
超低域広帯域高減衰、
2段フィルタ
NBH-16 2007年 5,100円 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
