JAC-60

2019年発売

JAC-60の特長

使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
SCCR値:14kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
 H:低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
 U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適

呼称方法と製品オプション

JAC(1) - 60(2) - 683(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   H:高透磁率チョークコイル品(超低域高減衰)
      適用:「103」、「223」、「683」
   U:ノーマルモード減衰量向上(定格電圧 250V)

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
JAC-60-103 0.5 mA / 1.0mA max
0.05mA / 0.1mA max
0.01μF
JAC-60-223 1.0mA / 2.0mA max
0.1mA / 0.2mA max
0.022μF
JAC-60-683 2.5 mA / 5.0mA max
0.35mA / 0.7mA max
0.068μF
JAC-60-224 15 mA / 24 mA max
2.0mA / 4.0mA max
0.22μF
JAC-60-155 80 mA / 125mA max
9.0mA / 18 mA max
1.5μF
  • ※入力250 / 500V 60Hz  但し、224,155のΔ結線は入力250 / 400V 60Hz
    上段:Δ結線、下段:Y結線

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 60A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 65×54×153mm
質量 800g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

回路構成

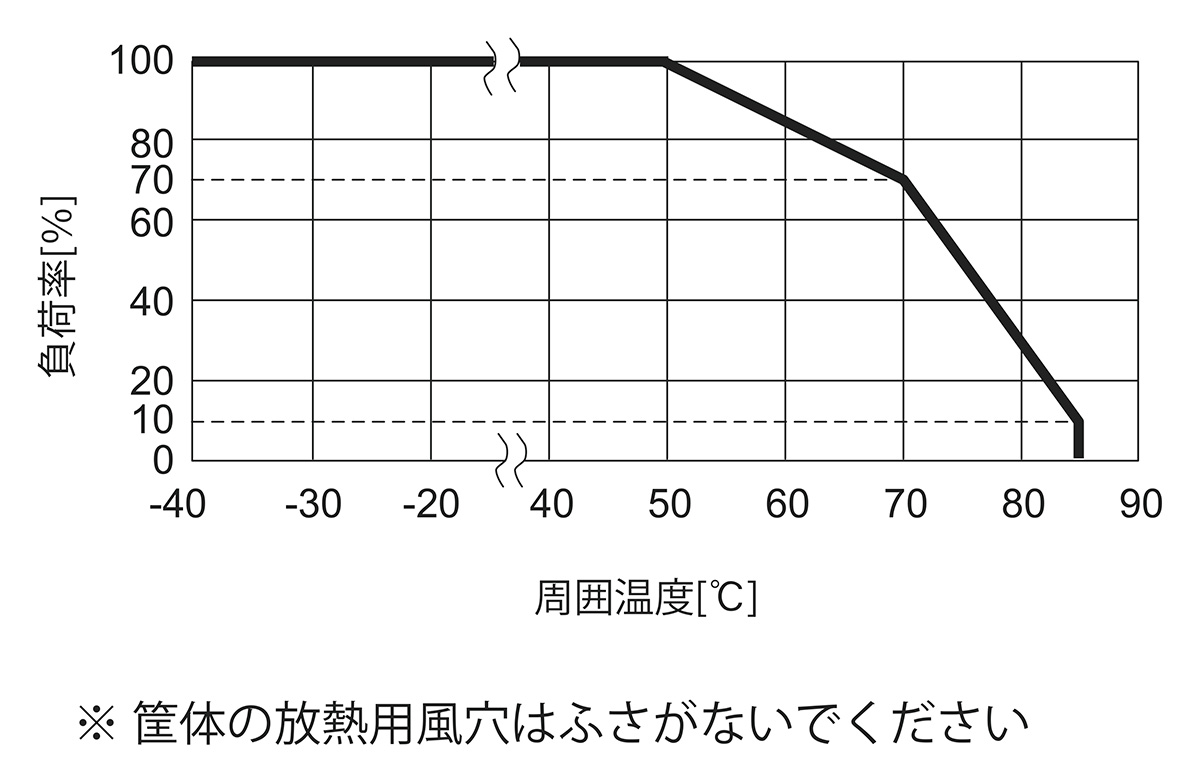

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-60 2011年 カタログ
取扱説明
低背型、超低域高減衰、1段フィルタ TAH-60 2016年 カタログ
取扱説明
汎用、ブックタイプ、高減衰、1段フィルタ FTA-60 2013年 カタログ
取扱説明
低背型、高減衰、2段フィルタ TBC-60 2011年 カタログ
取扱説明
ブックタイプ、モータードライブシステム向け、2段フィルタ FSB-60 2018年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
