FSB-60の特長
耐飽和性能向上設置面積省スペース
使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
SCCR値:10kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
H:低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適
呼称方法と製品オプション
FSB(1) - 60(2) - 324(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
H:高透磁率チョークコイル品(超低域高減衰)
「355」は適用しません。
U:ノーマルモード減衰量向上(定格電圧250V)
機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
FSB-60-203 |
1.0mA / 2.0mA max 0.1mA / 0.2mA max |
CY1:0.01μF, CY2:0.01μF |
FSB-60-693 |
2.5 mA / 5.0mA max 0.35mA / 0.7mA max |
CY1:0.022μF, CY2:0.047μF |
FSB-60-104 |
3.5mA / 7.0mA max 0.5mA / 1.0mA max |
CY1:0.033μF, CY2:0.068μF |
FSB-60-324 |
12 mA / 24 mA max 1.5mA / 3.0mA max |
CY1:0.1μF, CY2:0.22μF |
FSB-60-355 |
180mA / 270mA max 25 mA / 50 mA max |
CY1:0.22μF, CY2:3.3μF |
- ※入力250V / 500V 60Hz 但し、355のΔ結線は入力250V / 400V 60Hz
上段:Δ結線、下段:Y結線
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | 三相三線式 500V 50/60Hz | |
定格電流 | 60A | |
使用温度 | -40 ~ +85℃(ディレーティング特性参照) | |
安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
構造 | 外形寸法(W×H×D) | 90×125×290mm |
質量 | 3.3kg max | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

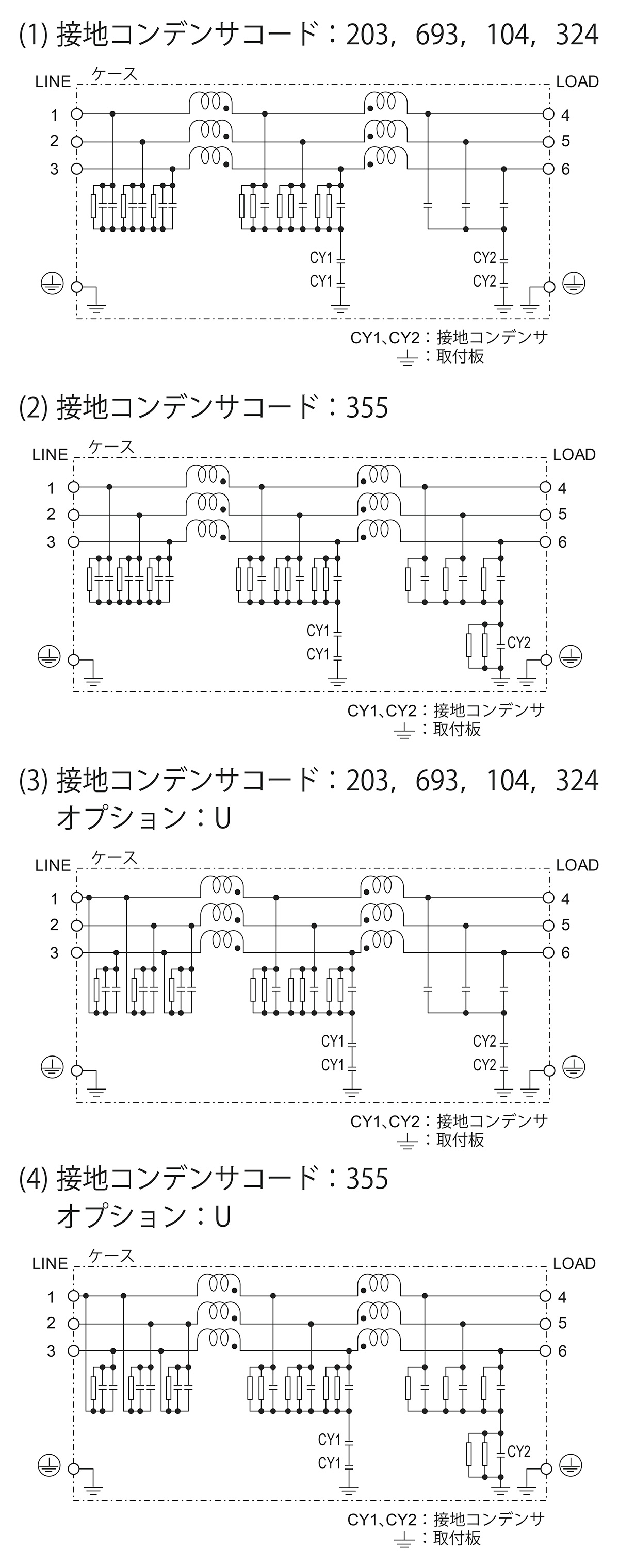

回路構成

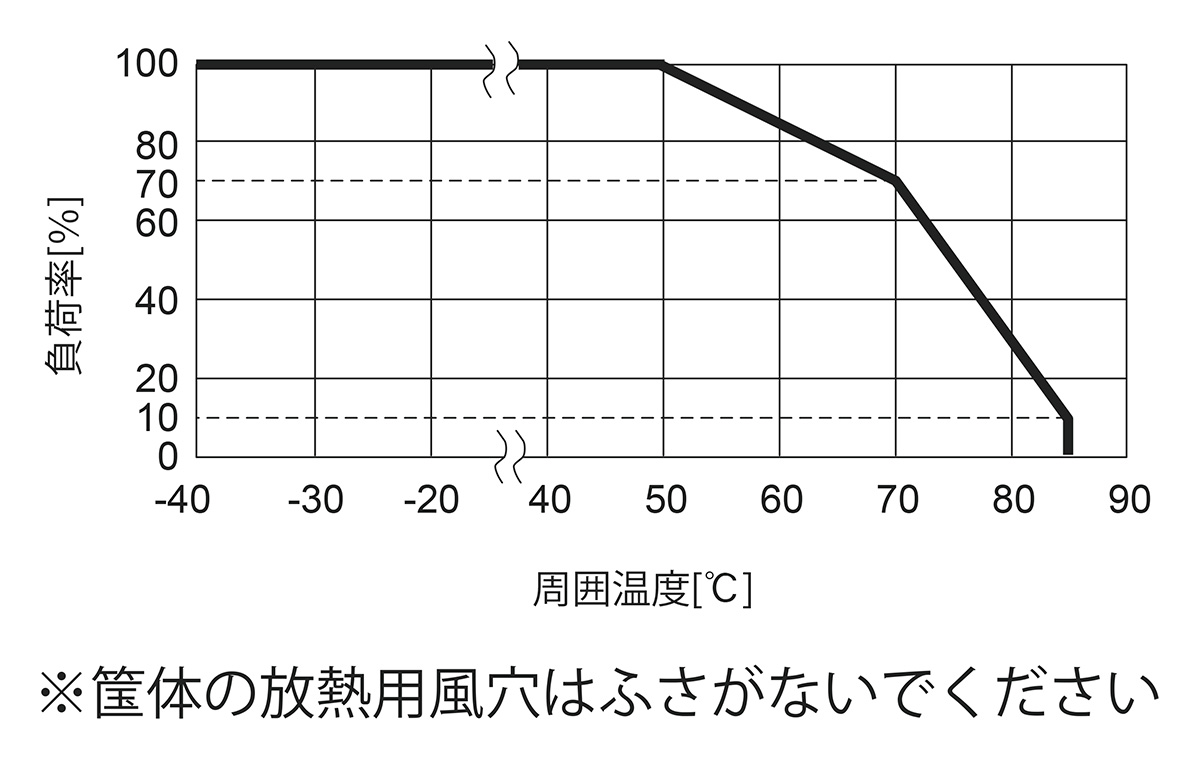

ディレーティング特性
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル(電圧電流定格)
特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
---|---|---|---|---|
小型、低背型、1段フィルタ | JAC-60 | 2019年 |
カタログ 取扱説明 |
|
汎用、低背型、高減衰、1段フィルタ | TAC-60 | 2011年 |
カタログ 取扱説明 |
|
低背型、超低域高減衰、1段フィルタ | TAH-60 | 2016年 |
カタログ 取扱説明 |
|
汎用、ブックタイプ、高減衰、1段フィルタ | FTA-60 | 2013年 |
カタログ 取扱説明 |
|
低背型、高減衰、2段フィルタ | TBC-60 | 2011年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
