YAC-25

2023年発売

YAC-25の特長

EU圏向け、大型印刷機、蓄電システムに最適な三相4線式ノイズフィルタ
150kHz-1MHzの伝導ノイズ低減に最適
小型/同一筐体でシステム、容量変更にも柔軟に対応できる製品ラインナップ
SCCR値:14kA(UL508規格対応)

製品紹介動画

三相4線式ノイズフィルタ YACシリーズの紹介

呼称方法と製品オプション

YAC(1) - 25(2) - 685(3)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
YAC-25-685 10.7mA typ ※1
 55mA max ※2
6.8μF

  • ※Y結線
    ※1 通常の動作条件下(入力500V 50Hz)でIEC60939より、N(N')-FG間の電圧を10V とした時の値となります。
    ※2 通常の動作条件下(入力500V 60Hz)で電圧不均衡・部品バラツキを含めた最悪値となります。

仕様(概要)

項目 仕様
定格電圧 三相4線式 Y結線 500/289VAC 50/60Hz
定格電流 25A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 100×88×179mm
質量 1.7kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

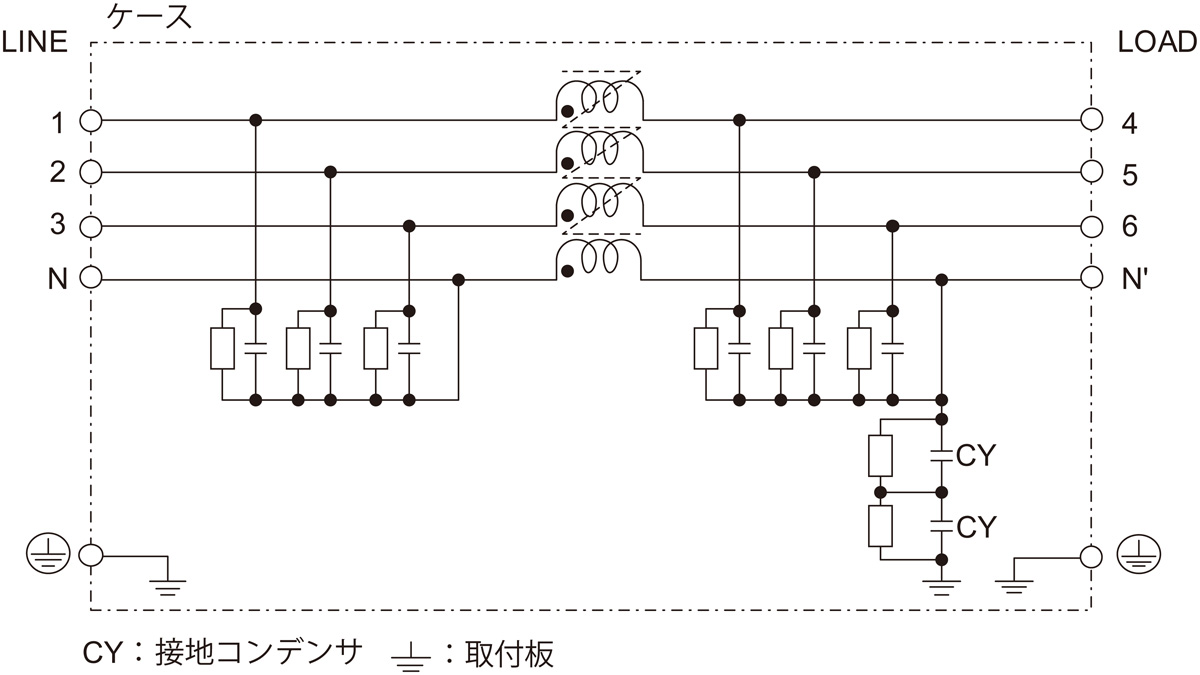

回路構成

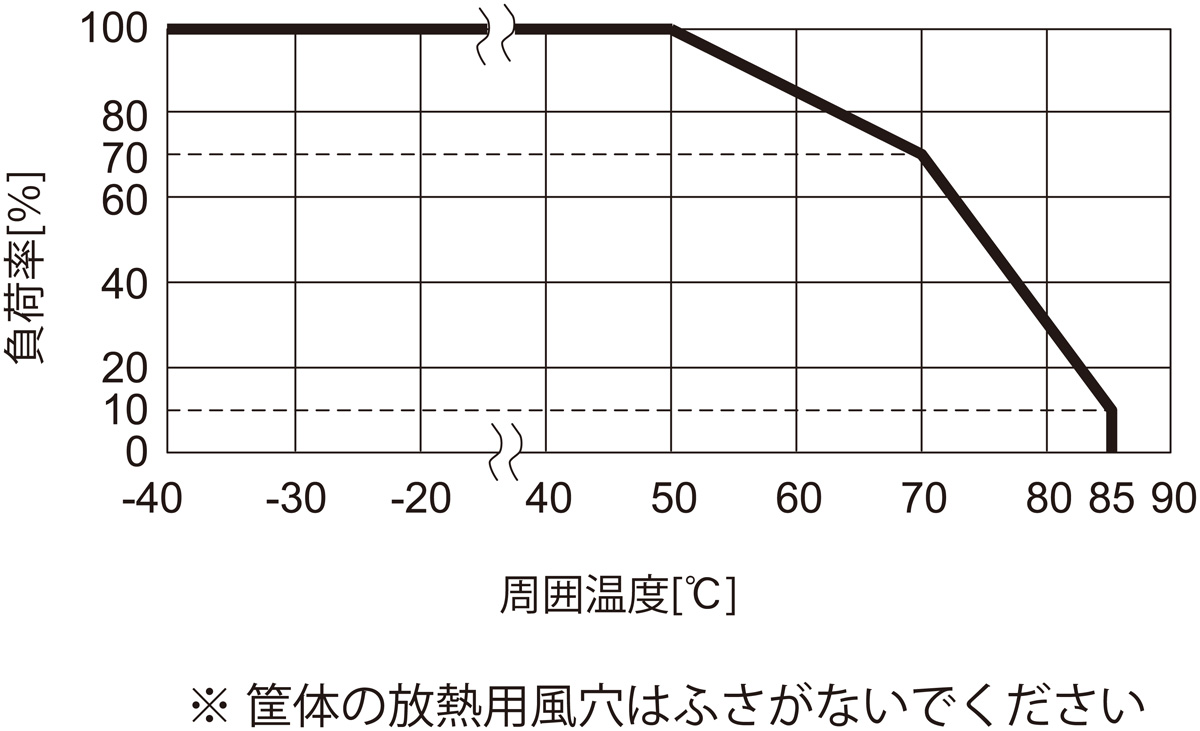

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
