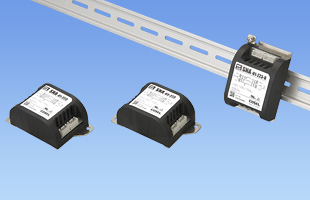

SNA-03の特長
スイッチング電源出力ノイズ低減タイプアナログ回路±電源用フィルタ
呼称方法と製品オプション
SNA(1) - 03(2) - 223(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
D:DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
別売オプションパーツ
入出力のハーネスをオプションパーツとしてご用意しています。機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
SNA-03-000 | - | なし |
SNA-03-223 | - | 22000pF |
- ※このモデルには漏洩電流の仕様はありません。
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | DC±50V | |
定格電流 | 3A | |
使用温度 | -40 ~ +71℃(ディレーティング特性参照) | |
安全規格 | UL60950-1,C-UL(CSA60950-1),IEC60950-1 | |
構造 | 外形寸法(W×H×D) | 52×35×93mm(オプション:-Dはカタログ参照) |
質量 | 130g max(オプション:-Dはカタログ参照) | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

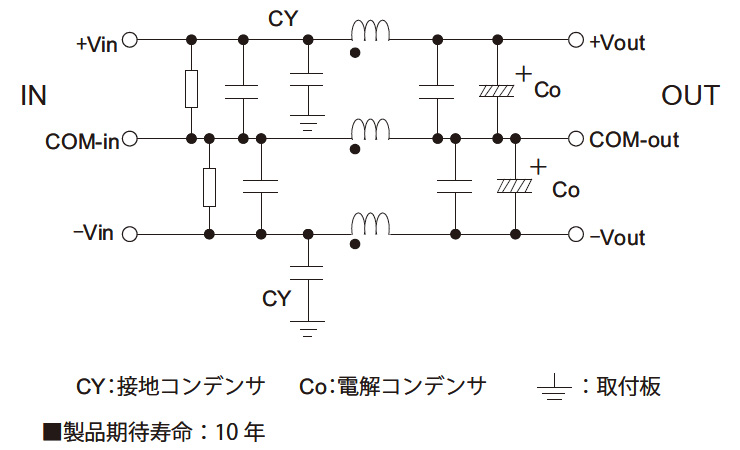

回路構成

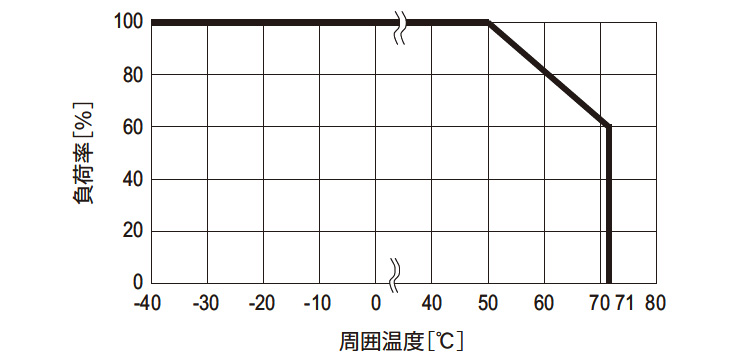

ディレーティング特性
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
入出力のハーネスをオプションパーツとしてご用意しています。
種類 | 型番 | 説明 | DXF | |
---|---|---|---|---|
ハーネス |
H-OU-8 | コネクタ入出力ノイズフィルタ用ハーネス(メーカ:J.S.T)です。 | - |
