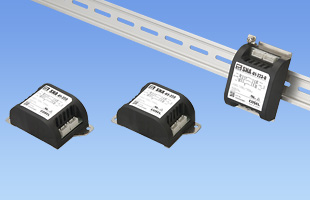

SNA-01の特長
スイッチング電源出力ノイズ低減タイプアナログ回路±電源用フィルタ
呼称方法と製品オプション
SNA(1) - 01(2) - 223(3) - □(4)
(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
D：DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
別売オプションパーツ
入出力のハーネスをオプションパーツとしてご用意しています。機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| SNA-01-000 | - | なし |
| SNA-01-223 | - | 22000ｐF |
- ※このモデルには漏洩電流の仕様はありません。
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | DC±50V | |
| 定格電流 | 1A | |
| 使用温度 | -40 ～ +71℃（ディレーティング特性参照） | |
| 安全規格 | UL60950-1,C-UL(CSA60950-1),IEC60950-1 | |
| 構造 | 外形寸法（W×H×D） | 52×35×93mm(オプション：-Dはカタログ参照) |
| 質量 | 130g max(オプション：-Dはカタログ参照) | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

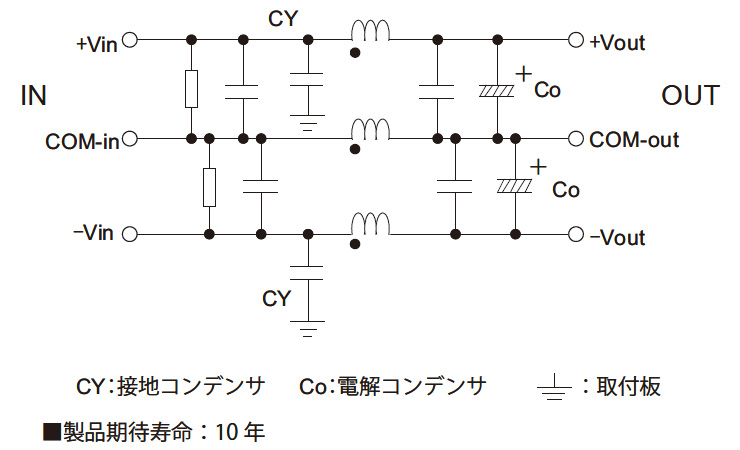

回路構成

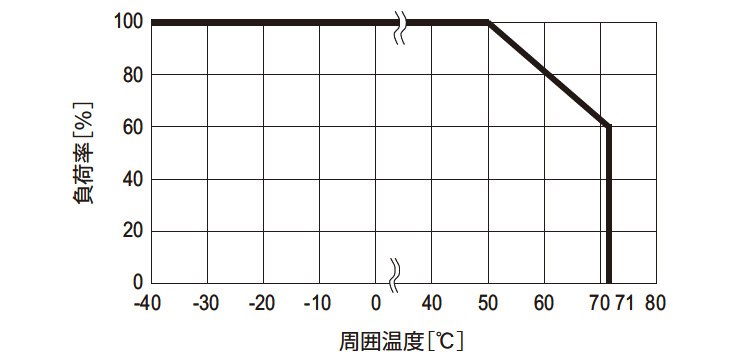

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
入出力のハーネスをオプションパーツとしてご用意しています。
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-OU-8 | コネクタ入出力ノイズフィルタ用ハーネス（メーカ：J.S.T）です。 | - |
