単相250V 20A
超低域広帯域 9ｋHz-10MHz高減衰 2段フィルタ
超低域広帯域 9ｋHz-10MHz高減衰 2段フィルタ
| 無償補償期間 | 5年 |
|---|
端子台カバーは収納されています
DINレール取付タイプはオプション
NBH-20の特長
4ｋV耐圧（接地コンデンサコード：-000～-471）素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）
SCCR値：10kA(UL508規格対応)
呼称方法と製品オプション
NBH(1) - 20(2) - 432(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
D:DINレール取付タイプ
※オプション設定時外形が変わります。
カタログを参照ください。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| NBH-20-000 | 5μA / 10μA max | CY1:なし, CY2:なし |
| NBH-20-101 | 12.5μA / 25μA max | CY1:100pF, CY2:なし |
| NBH-20-221 | 25μA / 50μA max | CY1:220pF, CY2:なし |
| NBH-20-331 | 37.5μA / 75μA max | CY1:330pF, CY2:なし |
| NBH-20-471 | 50μA / 100μA max | CY1:470pF, CY2:なし |
| NBH-20-681 | 75.5μA / 150μA max | CY1:680pF, CY2:なし |
| NBH-20-102 | 0.13mA / 0.25mA max | CY1:1000pF, CY2:なし |
| NBH-20-202 | 0.25mA / 0.5mA max | CY1:1000pF, CY2:1000pF |
| NBH-20-322 | 0.38mA / 0.75mA max | CY1:2200pF, CY2:1000pF |
| NBH-20-432 | 0.5mA / 1.0mA max | CY1:3300pF, CY2:1000pF |
- ※入力125V / 250V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 単相 250V / DC250V | |
| 定格電流 | 20A | |
| 使用温度 | -40 ～ +86℃（ディレーティング特性B参照） | |
| 安全規格 |
UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1, ENEC(DC入力時は除く) |
|
| 構造 | 外形寸法（W×H×D） | 53×43×104mm(オプション：-Dはカタログ参照) |
| 質量 | 320g max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

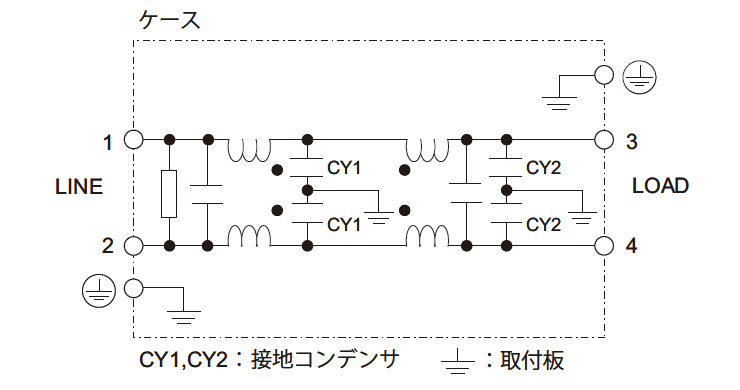

回路構成

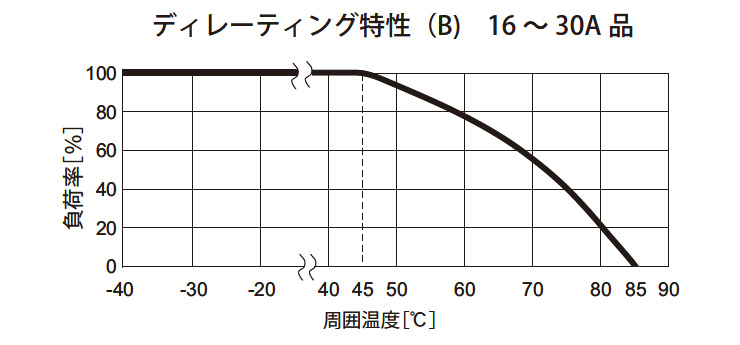

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル（電圧電流定格）
| 特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
|---|---|---|---|---|
 |
小型、汎用、1段フィルタ | EAC-20 | 2010年 |
カタログ 取扱説明 |
 |
汎用、高減衰、1段フィルタ | NAC-20 | 2005年 |
カタログ 取扱説明 |
 |
汎用、高減衰、 2段フィルタ |
NBC-20 | 2007年 |
カタログ 取扱説明 |
 |
低漏洩電流、高減衰、 2段フィルタ |
NBM-20 | 2007年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
