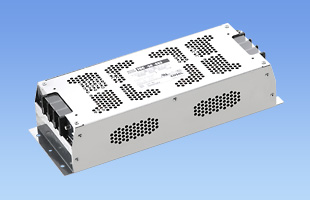

TBC-50の特長
使用最大電圧528V:480V系入力の10%電圧変動対応漏洩電流選択可能
SCCR値:10kA(UL508規格対応)
呼称方法と製品オプション
TBC(1) - 50(2) - 683(3)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
TBC-50-223 | 1.0mA / 2.0mA max | 22,000pF |
TBC-50-683 | 2.5mA / 5.0mA max | 68,000pF |
TBC-50-104 | 3.5mA / 7.0mA max | 100,000pF |
- ※入力250V / 500V 60Hz
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | 三相三線式 500V 50/60Hz | |
定格電流 | 50A | |
使用温度 | -40 ~ +85℃(ディレーティング特性参照) | |
安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
構造 | 外形寸法(W×H×D) | 140×80×374mm |
質量 | 4.3kg max | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

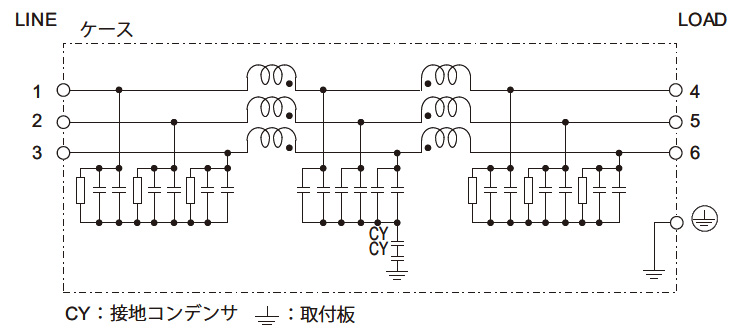

回路構成

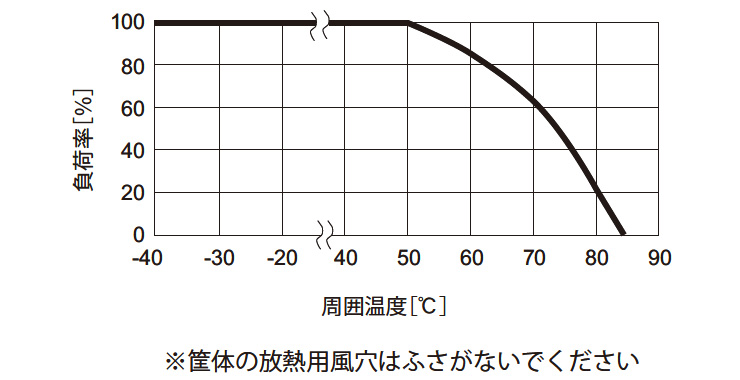

ディレーティング特性
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル(電圧電流定格)
特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
---|---|---|---|---|
小型、低背型、1段フィルタ | JAC-50 | 2019年 |
カタログ 取扱説明 |
|
汎用、低背型、高減衰、1段フィルタ | TAC-50 | 2008年 |
カタログ 取扱説明 |
|

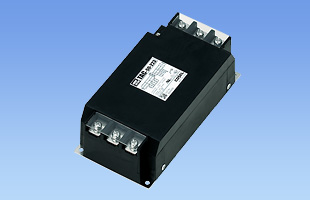

低背型、超低域高減衰、1段フィルタ | TAH-50 | 2016年 |
カタログ 取扱説明 |
|
汎用、ブックタイプ、高減衰、1段フィルタ | FTA-50 | 2013年 |
カタログ 取扱説明 |
|

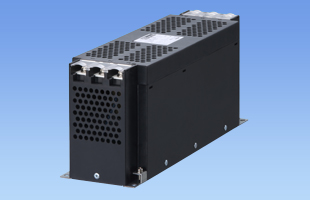

ブックタイプ、モータードライブシステム向け、2段フィルタ | FSB-50 | 2018年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
