JAC-50の特長
使用最大電圧528V：480V系入力の10％電圧変動対応漏洩電流選択可能
SCCR値：14kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
H：低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
U：200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適
呼称方法と製品オプション
JAC(1) - 50(2) - 683(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
H:高透磁率チョークコイル品（超低域高減衰）
適用：「103」、「223」、「683」
U:ノーマルモード減衰量向上（定格電圧 250V）
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| JAC-50-103 |
0.5 mA / 1.0mA max 0.05mA / 0.1mA max |
0.01μF |
| JAC-50-223 |
1.0mA / 2.0mA max 0.1mA / 0.2mA max |
0.022μF |
| JAC-50-683 |
2.5 mA / 5.0mA max 0.35mA / 0.7mA max |
0.068μF |
| JAC-50-224 |
15 mA / 24 mA max 2.0mA / 4.0mA max |
0.22μF |
| JAC-50-155 |
80 mA / 125mA max 9.0mA / 18 mA max |
1.5μF |
- ※入力250 / 500V 60Hz 但し、224,155のΔ結線は入力250 / 400V 60Hz
上段：Δ結線、下段：Ｙ結線
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相三線式 500V 50/60Hz | |
| 定格電流 | 50A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 |
UL60939[Overvoltage Category：Ⅲ Altitude：3000m] CSA C22.2 No.8(C-UL) EN60939(DEMKO)[Overvoltage Category：Ⅲ Altitude：3000m] ENEC |
|
| 構造 | 外形寸法（W×H×D） | 65×54×153mm |
| 質量 | 800g max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

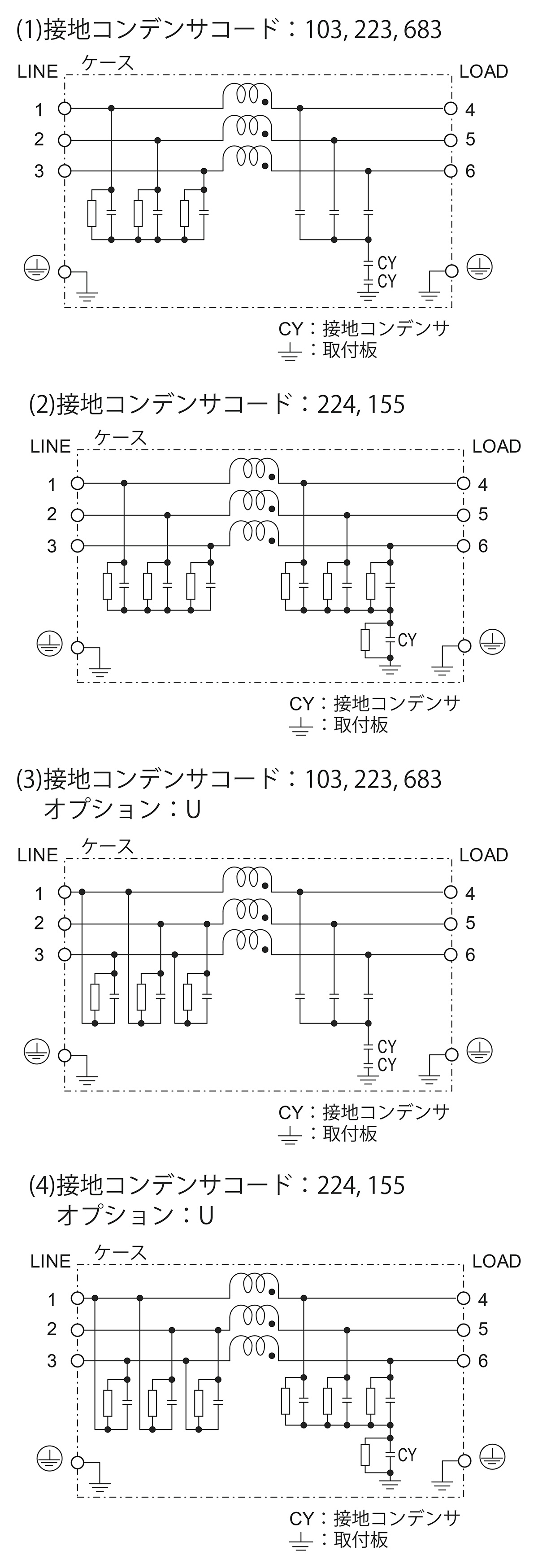

回路構成

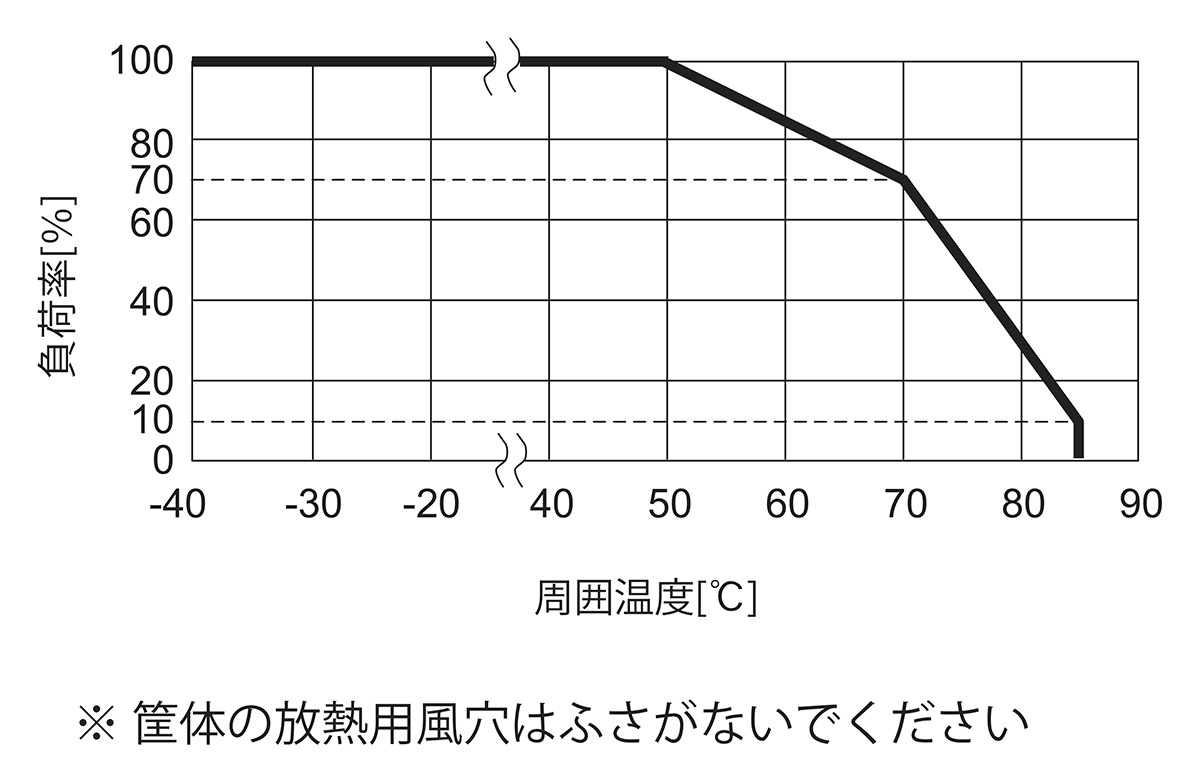

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル（電圧電流定格）
| 特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
|---|---|---|---|---|
 |
汎用、低背型、高減衰、1段フィルタ | TAC-50 | 2008年 |
カタログ 取扱説明 |
 |
低背型、超低域高減衰、1段フィルタ | TAH-50 | 2016年 |
カタログ 取扱説明 |
 |
汎用、ブックタイプ、高減衰、1段フィルタ | FTA-50 | 2013年 |
カタログ 取扱説明 |
 |
低背型、高減衰、2段フィルタ | TBC-50 | 2008年 |
カタログ 取扱説明 |
 |
ブックタイプ、モータードライブシステム向け、2段フィルタ | FSB-50 | 2018年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
