FTA-50

2013年発売

FTA-50の特長

設置面積省スペース
使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
SCCR値:10kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
 H:低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
 U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適

呼称方法と製品オプション

FTA(1) - 50(2) - 683(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   H:高透磁率チョークコイル品(超低域高減衰)
     「335」は適用しません。
   U:ノーマルモード減衰量向上 (定格電圧 250V)
   G:接地コンデンサ切り離しスイッチ内蔵タイプ
     「335」のみ適用します。
    ※漏洩電流
      スイッチON時(「|」へ切替時)  160mA/250mA max
      スイッチOFF時(「○」へ切替時) 10μA/16μA max

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
FTA-50-223 1.0mA / 2.0mA max 22,000pF
FTA-50-683 2.5mA / 5.0mA max 68,000pF
FTA-50-104 3.5mA / 7.0mA max 100,000pF
FTA-50-335 160mA / 250mA max 3.3μF
  • ※入力250V / 500V 60Hz  但し、335のみ入力250V / 400V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 50A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 65×84×153mm (オプション:-Gはカタログ参照)
質量 1.2kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

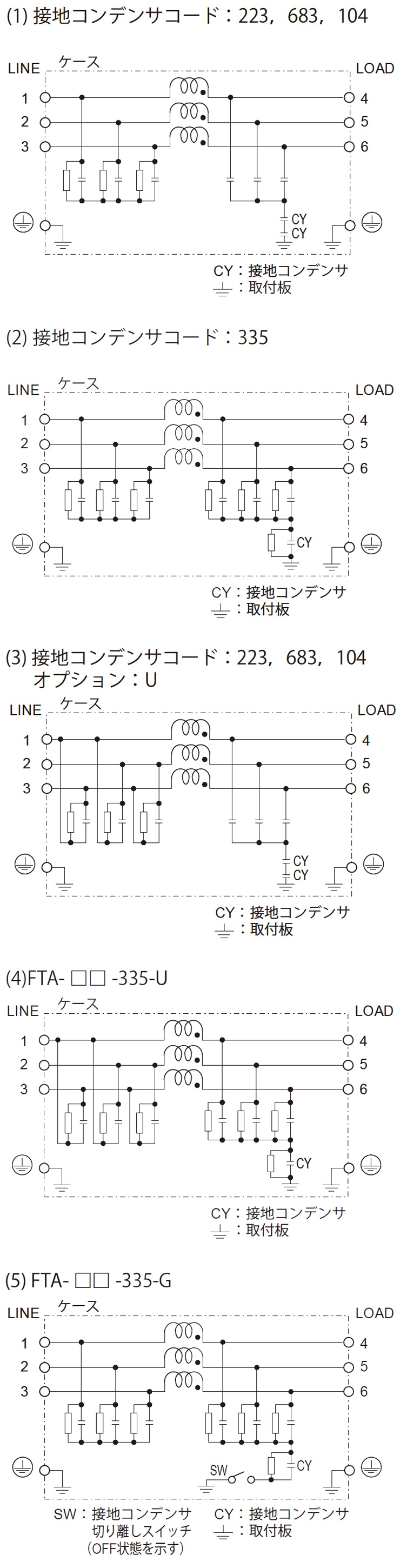

回路構成

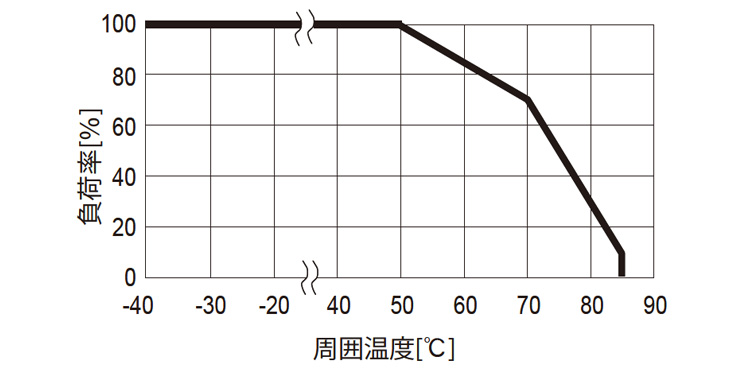

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
小型、低背型、1段フィルタ JAC-50 2019年 カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-50 2008年 カタログ
取扱説明
低背型、高減衰、2段フィルタ TBC-50 2008年 カタログ
取扱説明
ブックタイプ、モータードライブシステム向け、2段フィルタ FSB-50 2018年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
