FSB-80の特長
耐飽和性能向上設置面積省スペース
使用最大電圧528V：480V系入力の10％電圧変動対応
漏洩電流選択可能
SCCR値：25kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
H：低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適
U：200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適
◆作業性改善につながる最適なオプション◆
Ｓ：大型端子台のプラスねじ頭の十字穴潰れ（なめる）対策に最適
呼称方法と製品オプション
FSB(1) - 80(2) - 324(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
H：高透磁率チョークコイル品（超低域高減衰）
「355」は適用しません。
S：六角穴付きボルト（標準品は十字穴付き六角ボルト）
U：ノーマルモード減衰量向上（定格電圧250V）
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| FSB-80-203 |
1.0mA / 2.0mA max 0.1mA / 0.2mA max |
CY1:0.01μF, CY2:0.01μF |
| FSB-80-693 |
2.5 mA / 5.0mA max 0.35mA / 0.7mA max |
CY1:0.022μF, CY2:0.047μF |
| FSB-80-104 |
3.5mA / 7.0mA max 0.5mA / 1.0mA max |
CY1:0.033μF, CY2:0.068μF |
| FSB-80-324 |
12 mA / 24 mA max 1.5mA / 3.0mA max |
CY1:0.1μF, CY2:0.22μF |
| FSB-80-355 |
330mA / 515mA max 40mA / 80mA max |
CY1:0.22μF, CY2:3.3μF |
- ※入力250V / 500V 60Hz 但し、355のΔ結線は入力250V / 400V 60Hz
上段：Δ結線、下段：Ｙ結線
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相三線式 500V 50/60Hz | |
| 定格電流 | 80A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
| 構造 | 外形寸法（W×H×D） | 100×170×350mm |
| 質量 | 6.3kg max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
回路構成

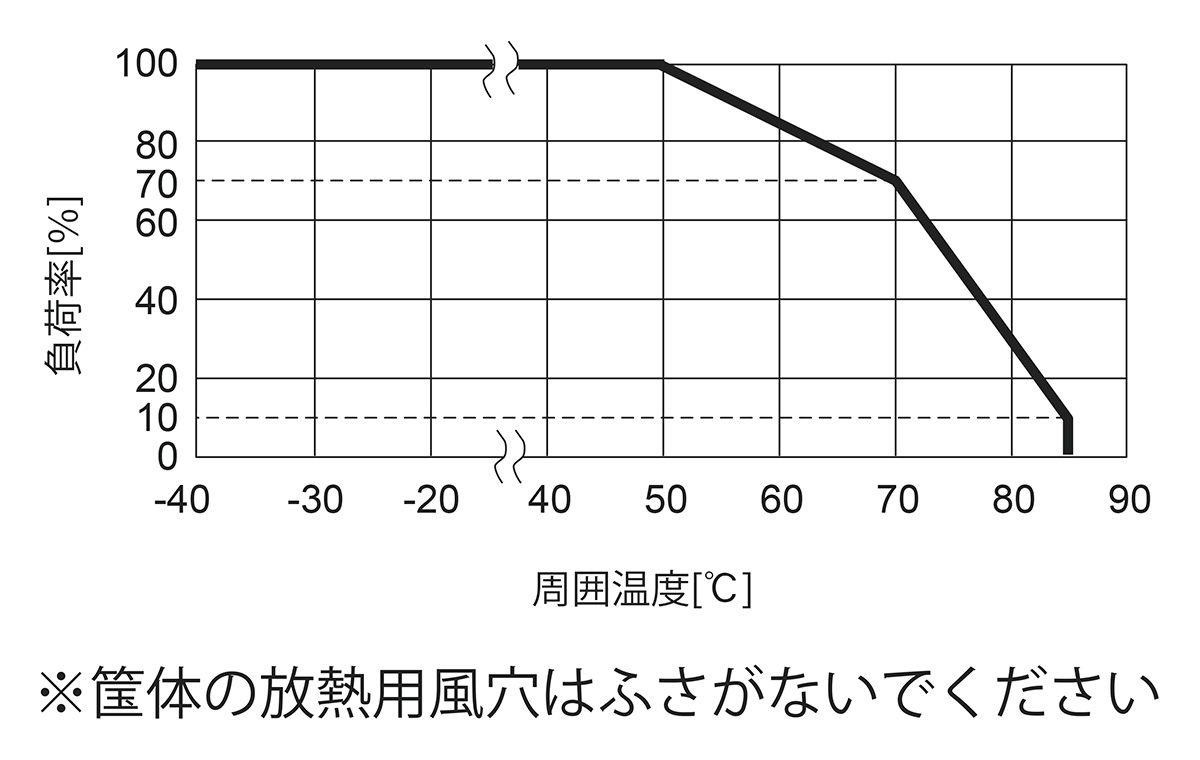

ディレーティング特性
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル（電圧電流定格）
| 特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
|---|---|---|---|---|
 |
汎用、低背型、高減衰、1段フィルタ | TAC-80 | 2011年 |
カタログ 取扱説明 |
 |
低背型、超低域高減衰、1段フィルタ | TAH-80 | 2016年 |
カタログ 取扱説明 |
 |
汎用、ブックタイプ、高減衰、1段フィルタ | FTA-80 | 2011年 |
カタログ 取扱説明 |
 |
低背型、高減衰、2段フィルタ | TBC-80 | 2011年 |
カタログ 取扱説明 |
 |
ブックタイプ、高減衰、2段フィルタ | FTB-80 | 2011年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
