TAH-80

2016年発売

TAH-80の特長

使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
SCCR値:25kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
 U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適

呼称方法と製品オプション

TAH(1) - 80(2) - 223(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   U:ノーマルモード減衰量向上 (定格電圧 250V)

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
TAH-80-103 1.0mA / 2.0mA max 10,000pF
TAH-80-223 2.5mA / 5.0mA max 22,000pF
TAH-80-333 3.5mA / 7.0mA max 33,000pF
  • ※入力250V / 500V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 80A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 140×85×267mm
質量 3.8kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

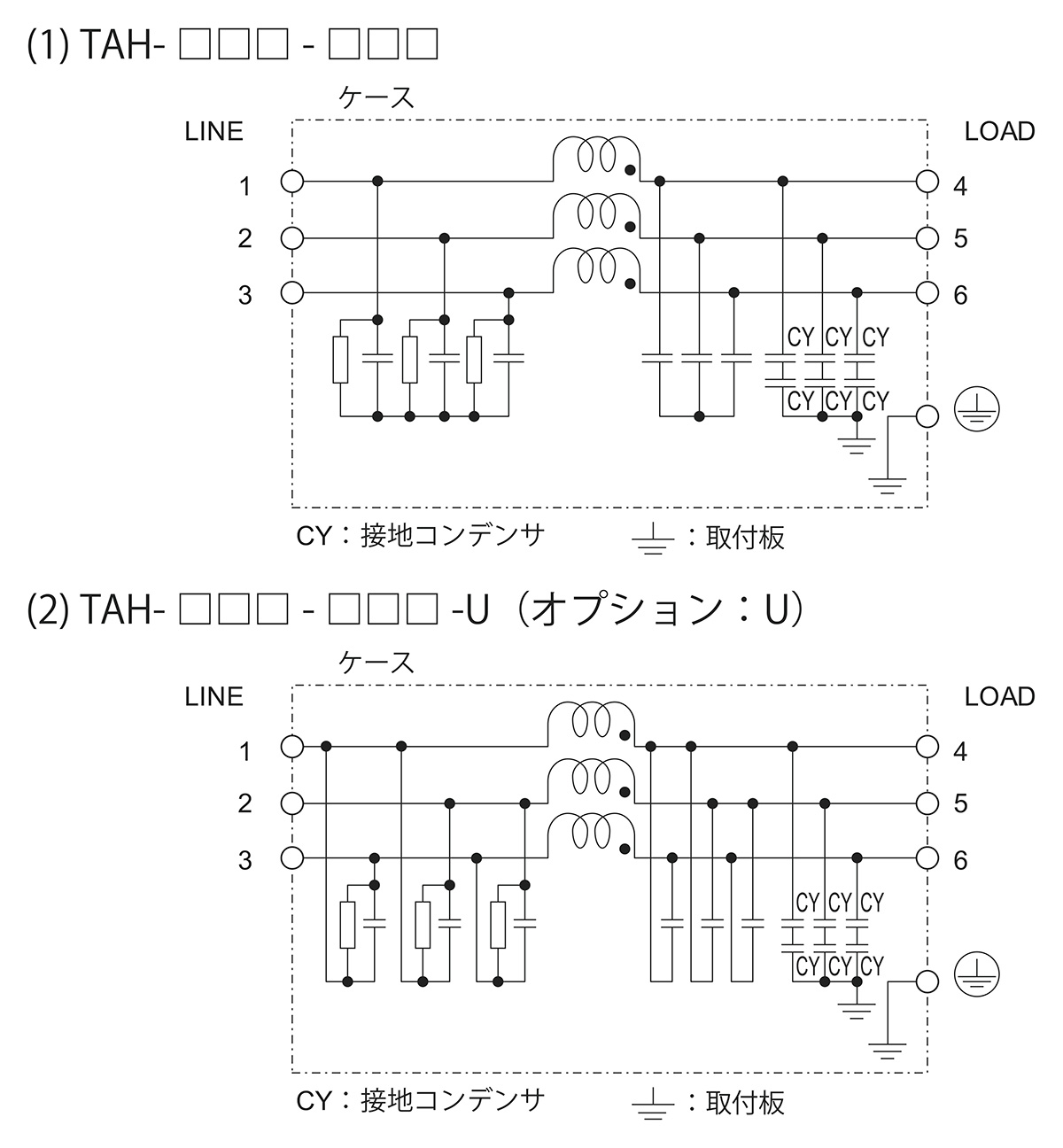

回路構成

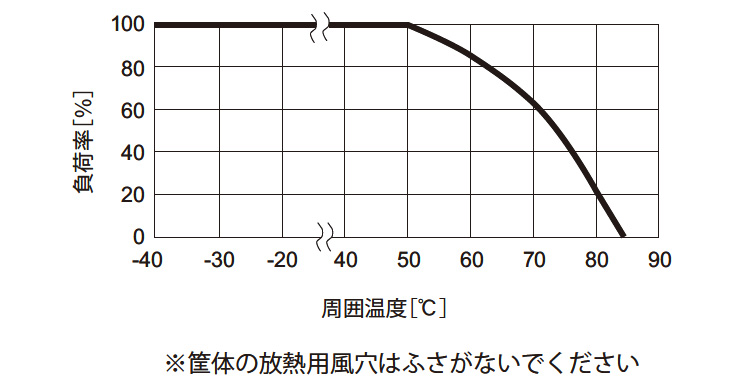

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
汎用、低背型、高減衰、1段フィルタ TAC-80 2011年 カタログ
取扱説明
低背型、高減衰、2段フィルタ TBC-80 2011年 カタログ
取扱説明
汎用、ブックタイプ、高減衰、1段フィルタ FTA-80 2011年 カタログ
取扱説明
ブックタイプ、高減衰、2段フィルタ FTB-80 2011年 カタログ
取扱説明
ブックタイプ、モータードライブシステム向け、2段フィルタ FSB-80 2017年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
