FTB-150

2011年発売

FTB-150の特長

設置面積省スペース
使用最大電圧528V:480V系入力の10%電圧変動対応
漏洩電流選択可能
欧州電源(中性点接地)向け 超高減衰タイプ FTB-150-355-L
◆対策しにくい低域ノイズに最適なオプション◆
 H:低漏洩電流と高減衰を両立でき、サーボモータなどのコモンモードノイズ対策に最適

◆作業性改善につながる最適なオプション◆
 S:大型端子台のプラスねじ頭の十字穴潰れ(なめる)対策に最適

呼称方法と製品オプション

FTB(1) - 150(2) - 663(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
   H:高透磁率チョークコイル品(超低域高減衰)
     「355」は適用しません。
   S:六角穴付きボルト
     (標準品は十字穴付き六角ボルト)
   L:欧州電源向け超高減衰

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
FTB-150-203 1.0mA / 2.0mA max
0.1mA / 0.2mA max
CY1:0.01μF, CY2:0.01μF
FTB-150-663 2.5 mA / 5.0mA max
0.35mA / 0.7mA max
CY1:0.033μF, CY2:0.033μF
FTB-150-324 12mA / 24 mA max
1.5mA / 3.0mA max
CY1:0.22μF, CY2:0.1μF
FTB-150-355-L 330mA / 515mA max
40 mA / 80 mA max
CY1:0.22μF, CY2:3.3μF
  • ※入力250V / 500V 60Hz  但し、355のΔ結線は入力250V / 400V 60Hz
    上段:Δ結線、下段:Y結線

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 150A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 100×210×400mm
質量 7.8kg max
標準価格(税抜) 128,800円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

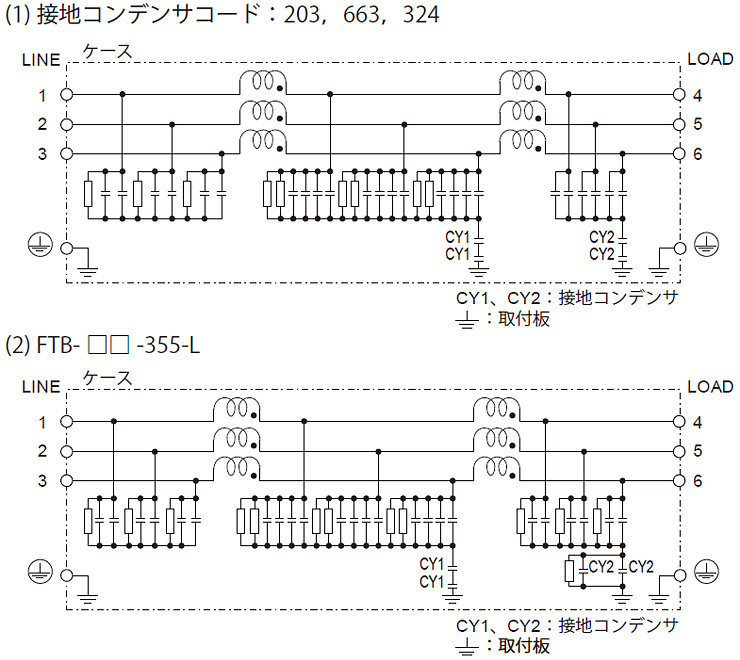

回路構成

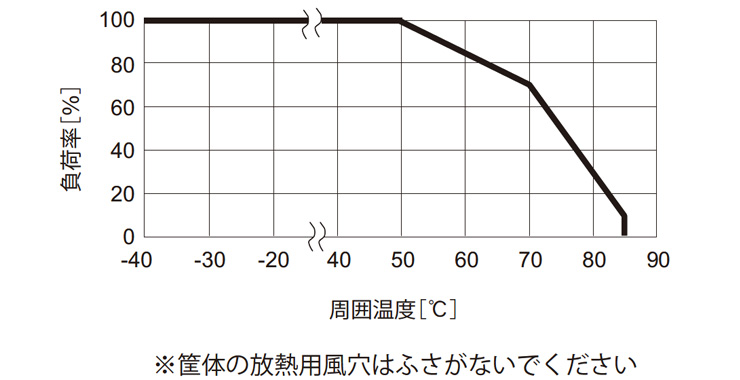

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
