TAC-150の特長
使用最大電圧528V:480V系入力の10%電圧変動対応漏洩電流選択可能
SCCR値:25kA(UL508規格対応)
◆対策しにくい低域ノイズに最適なオプション◆
U:200V給電のお客様でサーボモータや位相制御装置などの低域ノーマルモードノイズ対策に最適
呼称方法と製品オプション
TAC(1) - 150(2) - 223(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
U:ノーマルモード減衰量向上 (定格電圧 250V)
機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
TAC-150-103 | 1.0mA / 2.0mA max | 10,000pF |
TAC-150-223 | 2.5mA / 5.0mA max | 22,000pF |
TAC-150-333 | 3.5mA / 7.0mA max | 33,000pF |
- ※入力250V / 500V 60Hz
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | 三相三線式 500V 50/60Hz | |
定格電流 | 150A | |
使用温度 | -40 ~ +85℃(ディレーティング特性参照) | |
安全規格 | UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | |
構造 | 外形寸法(W×H×D) | 170×92×285mm |
質量 | 4.8kg max | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

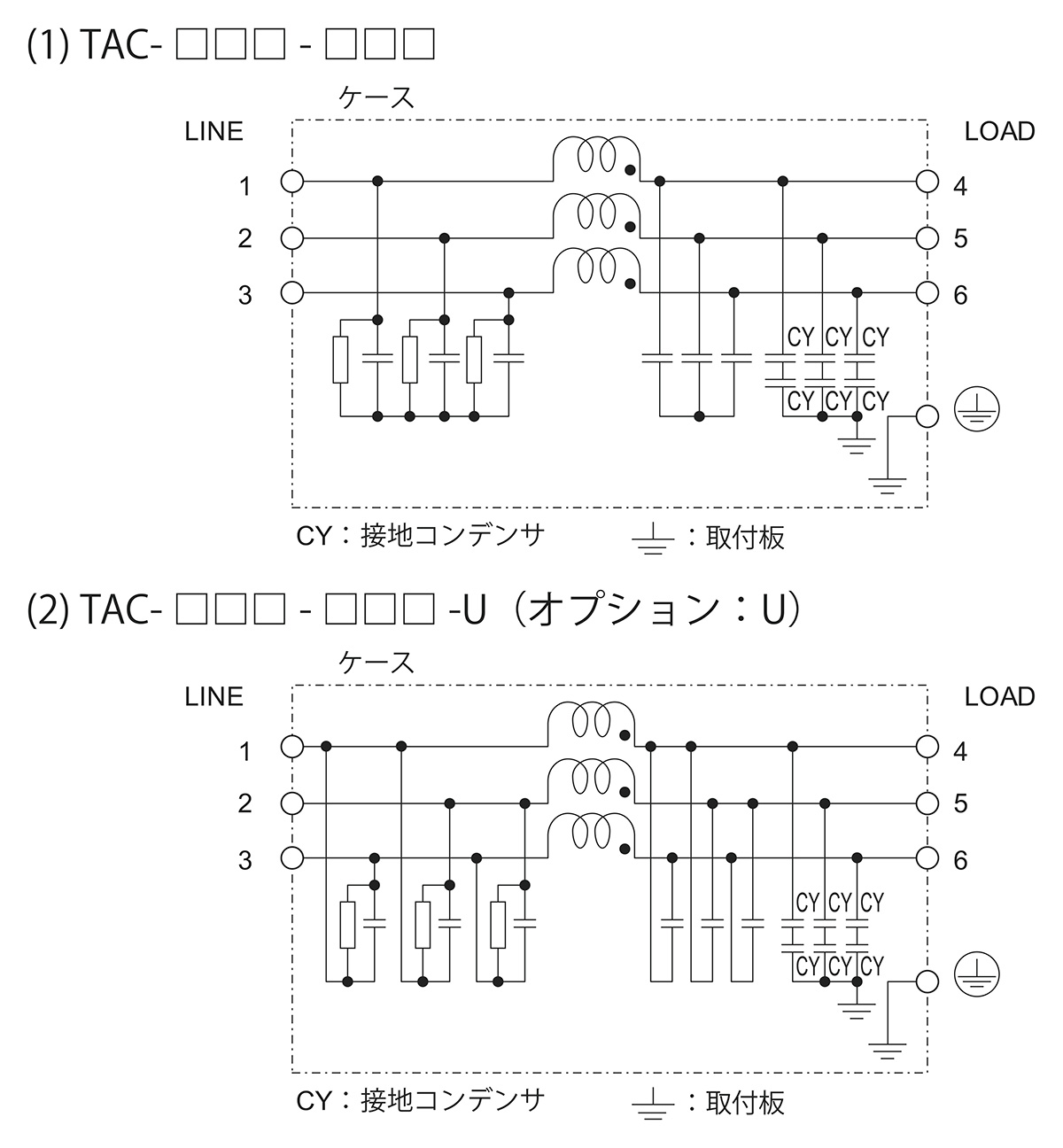

回路構成

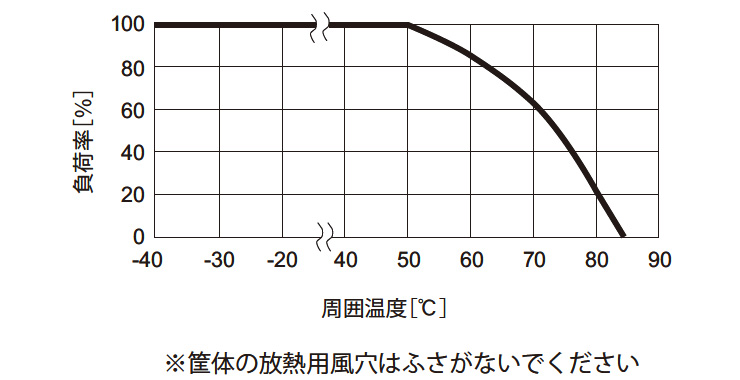

ディレーティング特性
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
同等モデル(電圧電流定格)
特長 | モデル名 | 発売 | カタログ 取扱説明 |
|
---|---|---|---|---|

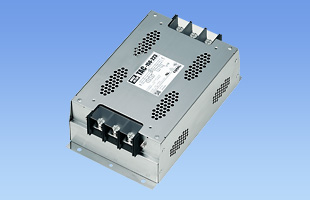

低背型、超低域高減衰、1段フィルタ | TAH-150 | 2016年 |
カタログ 取扱説明 |
|

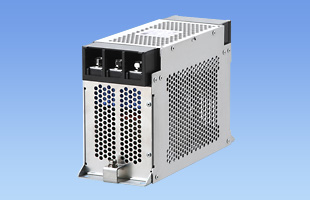

汎用、ブックタイプ、高減衰、1段フィルタ | FTA-150 | 2011年 |
カタログ 取扱説明 |
|

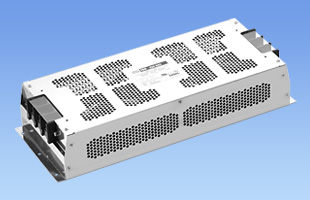

低背型、高減衰、2段フィルタ | TBC-150 | 2008年 |
カタログ 取扱説明 |
|
ブックタイプ、高減衰、2段フィルタ | FTB-150 | 2011年 |
カタログ 取扱説明 |
|

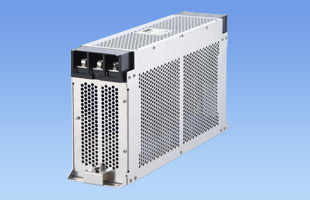

ブックタイプ、モータードライブシステム向け、2段フィルタ | FSB-150 | 2017年 |
カタログ 取扱説明 |
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
