TSD-800の特長
入出力ブスバータイプ使用最大電圧528V：480V系入力の10％電圧変動対応
耐飽和性能向上
漏洩電流選択可能
SCCR値：10kA(UL508Aによる適用可能な見做し値)
製品紹介動画
三相ノイズフィルタ ＴＳＤシリーズの紹介
呼称方法と製品オプション
TSD(1) - 800(2) - 356(3)
(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
※低漏洩電流タイプ（接地コンデンサ容量変更）については、お問い合わせください。
機種ラインナップ
| 機種名 | 漏洩電流※ | コンデンサ容量（公称値） |
|---|---|---|
| TSD-800-000 *1 |
50µA / 100µA max 50µA / 100µA max |
CY1：なし CY2：なし CY3：なし |
| TSD-800-304 *1 |
10.5mA / 21.0mA max 1.5mA / 3.0mA max |
CY1：0.1μF× 1 CY2：0.1μF× 1 CY3：0.1μF× 1 |
| TSD-800-664 *1 |
23mA / 46mA max 3.5mA / 7.0mA max |
CY1：0.22μF× 1 CY2：0.22μF× 1 CY3：0.22μF× 1 |
| TSD-800-316 *2 |
960mA / 1500mA max 90mA / 180mA max |
CY1：2.2μF× 2 CY2：2.2μF× 2 CY3：2.2μF×10 |
| TSD-800-356 *2 |
1080mA / 1700mA max 100mA / 200mA max |
CY1：2.2μF× 4 CY2：2.2μF× 4 CY3：2.2μF× 8 |
| TSD-800-446 *2 |
1300mA / 2100mA max 110mA / 220mA max |
CY1：2.2μF× 5 CY2：2.2μF× 5 CY3：2.2μF×10 |
※ 上段：Δ結線、下段：Y結線
*1 入力Δ結線250V / 500V 60Hz 入力Y結線250V /500V 60Hz
*2 入力Δ結線250V / 400V 60Hz 入力Y結線250V /500V 60Hz
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 三相３線式 500VAC 50/60Hz | |
| 定格電流 | 800A | |
| 使用温度 | -40 ～ +85℃（ディレーティング特性参照） | |
| 安全規格 |
UL60939[Overvoltage Category：Ⅲ Altitude：3000m] CSA C22.2 No.8(C-UL) EN60939(DEMKO)[Overvoltage Category：Ⅲ Altitude：3000m] ENEC |
|
| 構造 | 外形寸法（W×H×D） | 190×155×346mm |
| 質量 | 11.5kg max | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

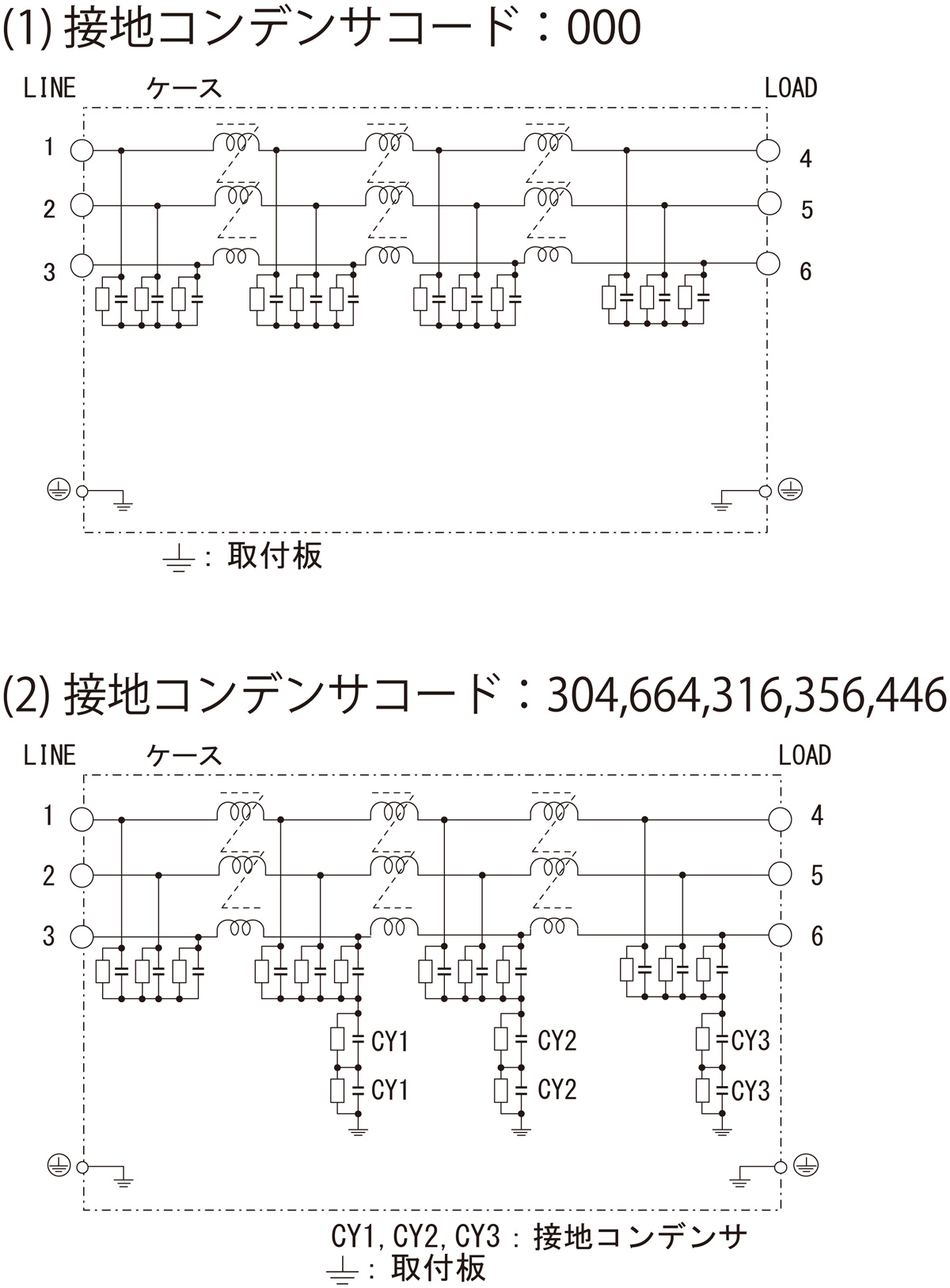

回路構成

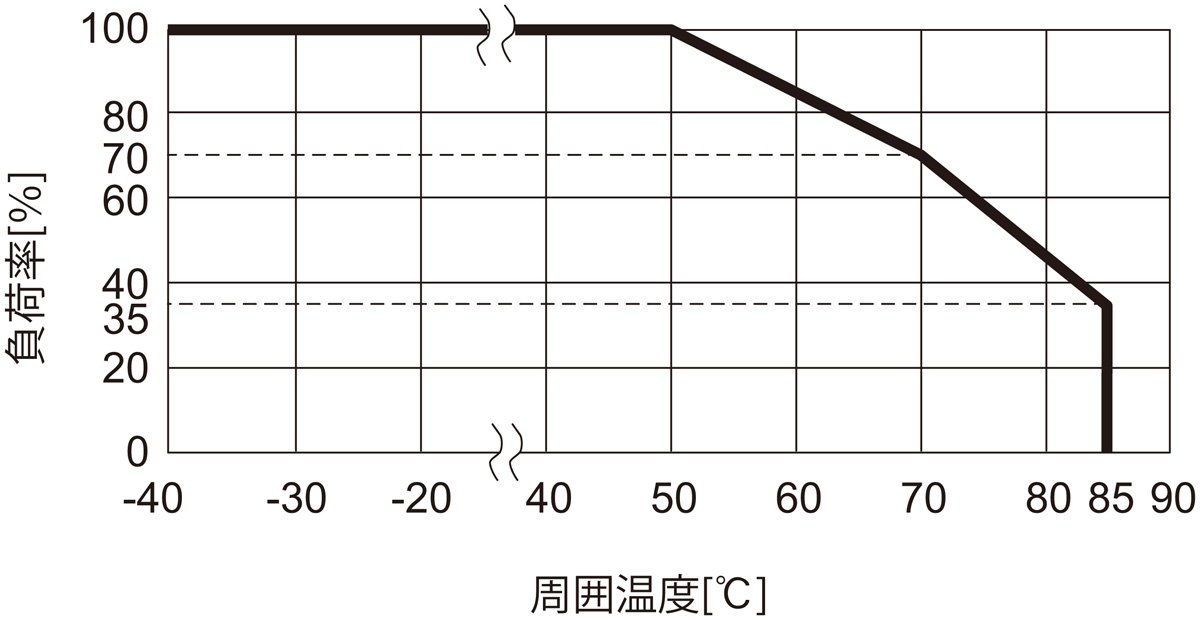

ディレーティング特性
