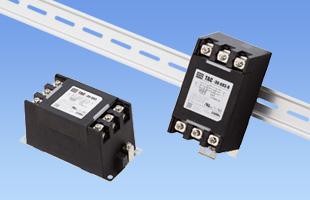

TAC-04

2006年発売
三相500V 4A 汎用 低背型
150kHz-1MHz高減衰 1段フィルタ
標準価格(税抜)
5,600円
RoHS エコモデル
UL・C-UL VDE ENEC
無償補償期間 5年

端子台カバーは収納されています
DINレール取付タイプはオプション

TAC-04の特長

素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)

呼称方法と製品オプション

TAC(1) - 04(2) - 683(3) - (4)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
(4)オプション
   D:DINレール取付タイプ
   ※オプション設定時外形が変わります。
     カタログを参照ください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
TAC-04-683 2.5mA / 5.0mA max 68,000pF
  • ※入力250V / 500V 60Hz

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 4A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL1283, CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC
構造 外形寸法(W×H×D) 63×64×128mm(オプション:-Dはカタログ参照)
質量 620g max(オプション:-Dはカタログ参照)
標準価格(税抜) 5,600円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

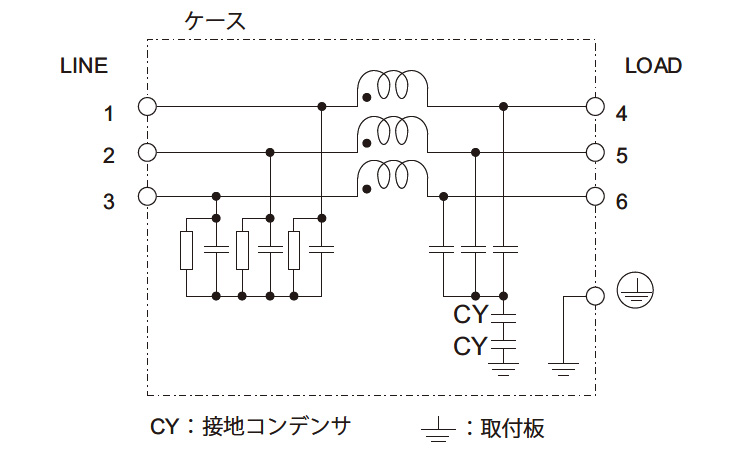

回路構成

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 標準価格
(税別)
カタログ
取扱説明
低背型、超低域高減衰、1段フィルタ TAH-04 2005年 9,900円 カタログ
取扱説明
小型、低背型、1段フィルタ JAC-06 2014年 4,400円 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
