NAP-40の特長
277VAC / 300VDC工場配電盤やビル設備などで使用する277VACの装置でも使用可能
4kV耐圧(接地コンデンサコード -000~472が対応)
SCCR値:10kA(UL508規格対応)
呼称方法と製品オプション
NAP(1) - 40(2) - 472(3) - □(4)
(1)シリーズ名(2)定格電流
(3)接地コンデンサコード
機種ラインナップを参照ください。
※接地コンデンサコードが異なると減衰特性は異なります。
(4)オプション
F:高入力電圧対応(定格電圧 500VAC/600VDC)
「103」、「223」、「683」のみ適用します。
機種ラインナップ
機種名 | 漏洩電流※ | コンデンサ容量(公称値) |
---|---|---|
NAP-40-000 | 5μA / 10μA max | なし |
NAP-40-471 | 50μA / 100μA max | 470pF |
NAP-40-222 | 0.25mA / 0.5mA max | 2,200pF |
NAP-40-472 | 0.5mA / 1.0mA max | 4,700pF |
NAP-40-223 | 1.25mA / 2.5mA max | 0.022µF |
NAP-40-683 | 1.75mA / 3.5mA max | 0.068µF |
- ※入力125V / 250V 60Hz
注回路構成記載のオプション:Fの漏洩電流はカタログを参照ください。
仕様(概要)
項目 | 仕様 | |
---|---|---|
定格電圧 | 1 φ 277VAC / 300VDC | |
定格電流 | 40A | |
使用温度 | -40 ~ +85℃(ディレーティング特性参照) | |
安全規格 |
UL60939[Overvoltage Category:Ⅲ Altitude:3000m] CSA C22.2 No.8(C-UL) EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m] ENEC |
|
構造 | 外形寸法(W×H×D) | 65×54×153mm |
質量 | 750g max | |
無償補償期間 | 5年 |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

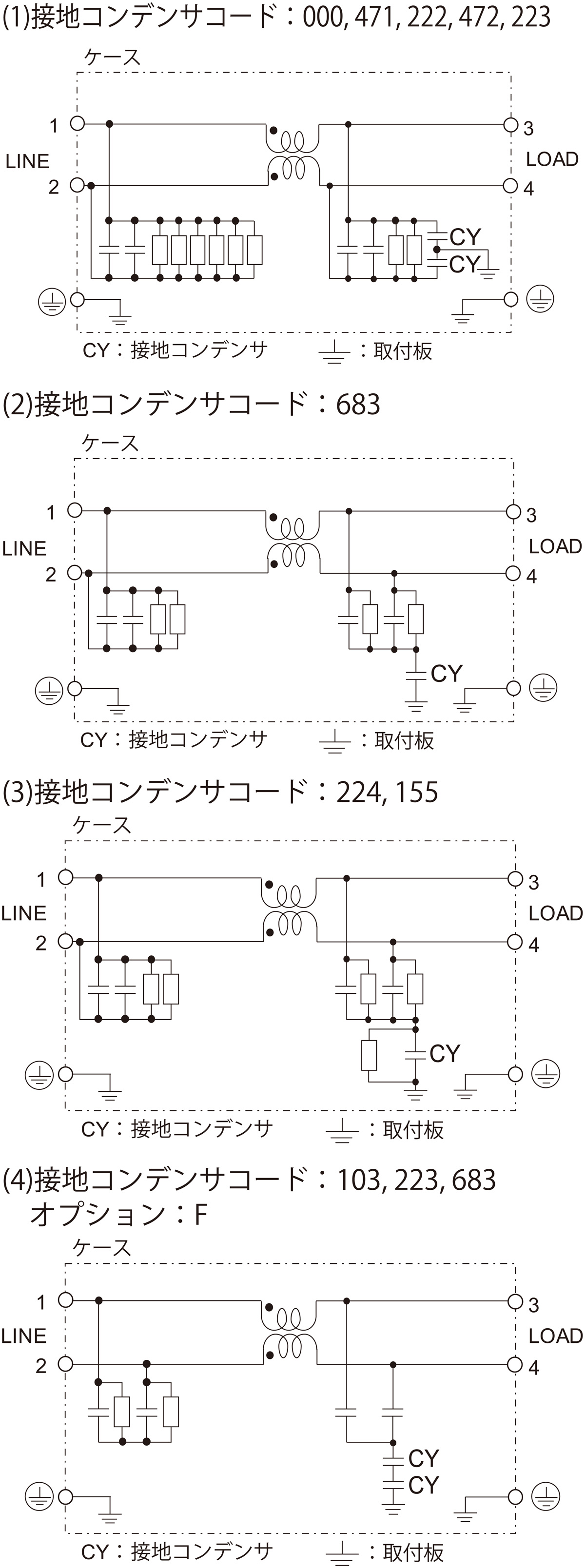

回路構成

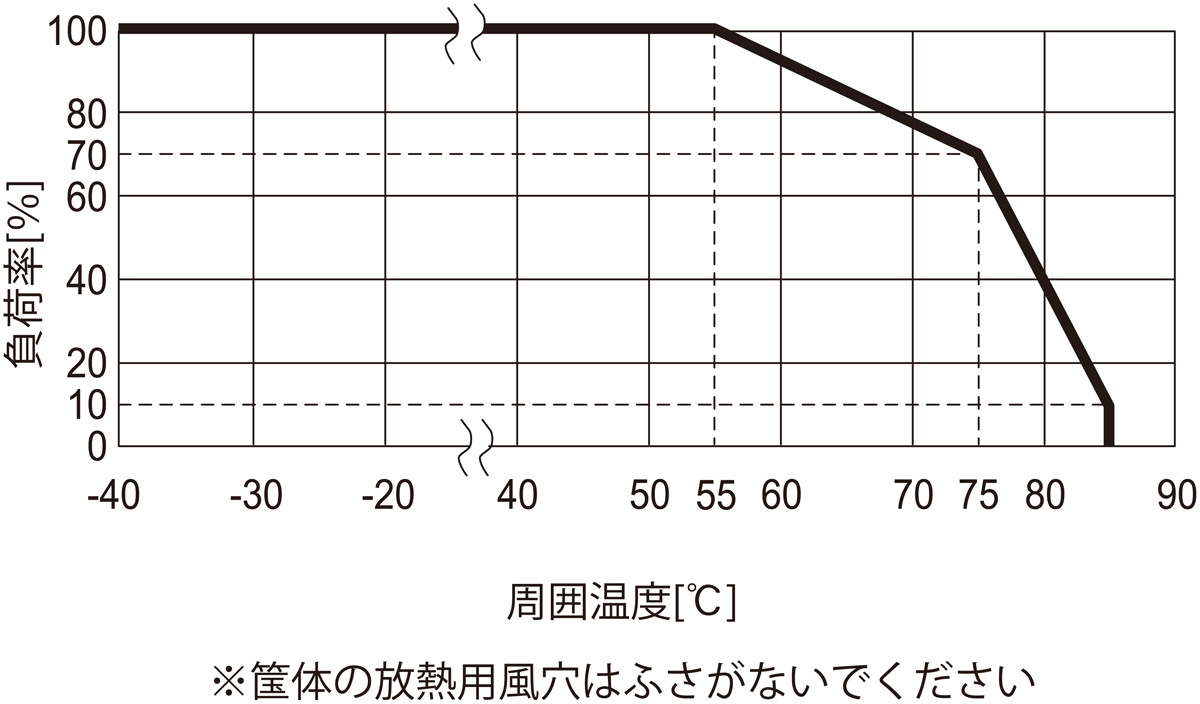

ディレーティング特性
