| 無償補償期間 | 3年 |
|---|
※SNDPGシリーズの出力に、SNDHS, SNDBSシリーズ以外を接続される際は、当社技術までお問い合わせください。
※出力短絡は、内部素子を破壊しますので、絶対避けてください。
SNDPG750の特長
高効率 93%（AC100V）、96%（AC200V）高調波規制 IEC61000-3-2 適合
入力電圧範囲 AC85 ～ 264V（連続入力可能）
突入電流防止回路内蔵
イネーブル信号（ENA）出力
呼称方法と製品オプション
SNDPG(1) 750(2) - □(3)
(1)シリーズ名(2)定格電力
750：750W（ACIN 200V）
(3)オプション
C：コーティング
R：リモートコントロール付（イネーブル信号）
詳細はオプション項をご参照ください。
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC85 ～ 264V, AC170 ～ 264 | |
| 出力 | 電力 | 500W, 750W |
| 電圧・電流 | 360V | |
| 電圧可変範囲 | - | |
| 付属機能 | 過電流保護 | - |
| 過電圧保護 | DC400 ～ 450V 力率改善動作停止 | |
| リモートコントロール | - | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +95℃（モジュールアルミベースプレート）, 20 ～95%RH（結露なし） ※ | |
| 適応規格 | 安全規格 |
UL60950-1, C-UL,EN62368-1 取得, 電安法準拠 ※ |
| 雑音端子電圧 | FCC-A, VCCI-A, CISPR22-A, EN55011-A, EN55022-A 準拠 | |
| 高調波電流 | IEC61000-3-2 準拠 | |
| 構造 | 外形寸法（W×H×D） | 125×44.5×127mm |
| 質量 | 600g max | |
| 冷却方法 | 伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却） | |
| 無償補償期間 | 3年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

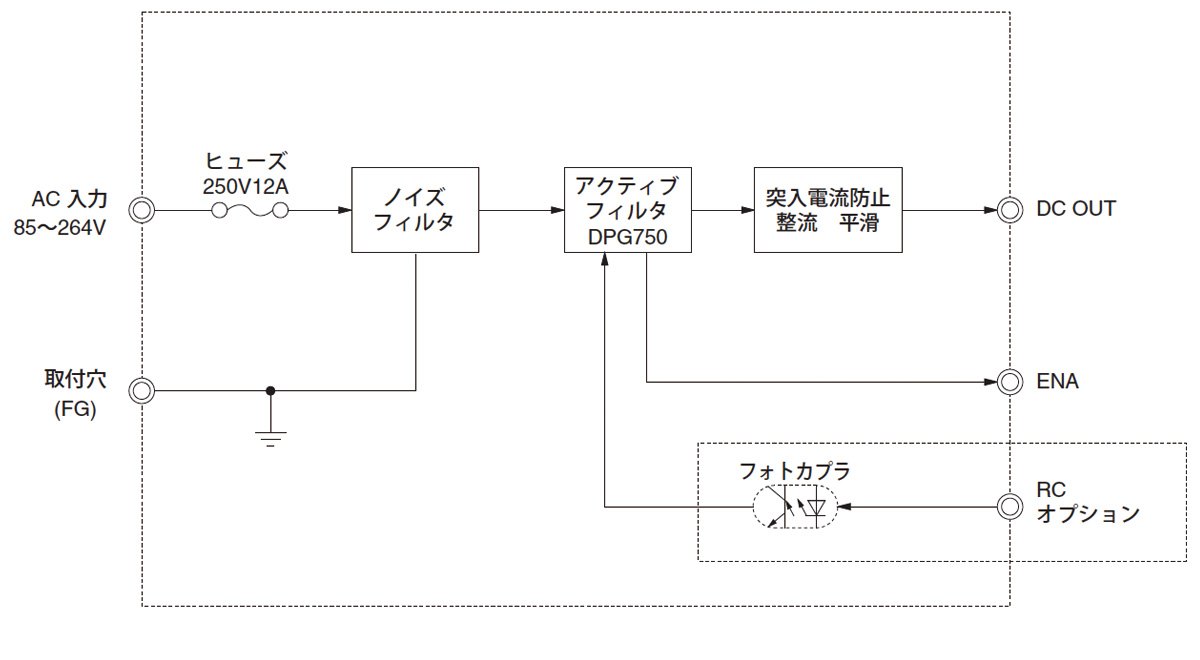

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
