LHP300F-48-Y

2021年発売
RoHS エコモデル
UL・C-UL TUV DEMKO CE UKCA
無償補償期間 5年(取扱説明書参照)

本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

LHP300F-48-Yの特長

・ピーク出力は2倍を実現(600W 100/230VAC)
・過電圧カテゴリーⅢ対応(EN62477-1 取得)
・高効率、低ノイズ(LLC共振回路採用)
・小型化(高さ 従来比30%Down、床面積 従来比28%Down)
・当社LHA300F、LFP240Fと同一床面積、取付穴ピッチコンパチ
・高調波電流規制対応(IEC61000-3-2 準拠)
・シャーシカバー、専用ハーネス等、充実したオプションパーツ
・リモートコントロールオフ時、待機電力を低減したオプション「-R2、-R5」を設定
・広い動作周囲温度範囲
・充実した出力電圧バリエーションをラインナップ
・SEMI F47 規格対応(取扱説明書 項1.1をご参照ください)

製品紹介動画

呼称方法と製品オプション

LH(1) P(2) 300(3) F(4) - (5) - (6)

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C:コーテイング
G:低漏洩電流
J4:入出力コネクタ EP(TE Connectivity)コネクタ
J5:出力コネクタ変更(10ピンから8ピンへ変更)
R☐:リモートコントロール付
S:シャーシ付
SN:シャーシ・カバー付
T:端子台タイプ
T4:プッシュイン端子台タイプ
T5:UL508 取得
U1:保持時間延長ユニット接続対応
DC:DC入力対応

詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   SN:シャーシ・カバー付   T4:プッシュイン端子台タイプ

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 85 ~ 264VAC 1Φ ※
出力 電力 302.4W(604.8W)
電圧・電流 48V 6.3A(ピーク:12.6A)
電圧可変範囲 45.60 ~ 52.80V
付属機能 過電流保護 ピーク電流の101% minで動作、自動復帰
過電圧保護 55.2 ~ 67.2V
リモートコントロール オプション(外部駆動電源必要)
リモートセンシング -
その他 -
使用温・湿度 -10 ~ +70℃, 20 ~90%RH(結露なし)※
適応規格 安全規格 UL62368-1, C-UL(equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1 取得, EN62477-1(過電圧カテゴリ-Ⅲ)取得, 電安法準拠 ※
雑音端子電圧 FCC-B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B 準拠
高調波電流 IEC61000-3-2 (クラスA) 準拠 ※
構造 外形寸法(W×H×D) 84×37×180mm
質量 580g max
冷却方法 自然空冷 / 強制通風 ※
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

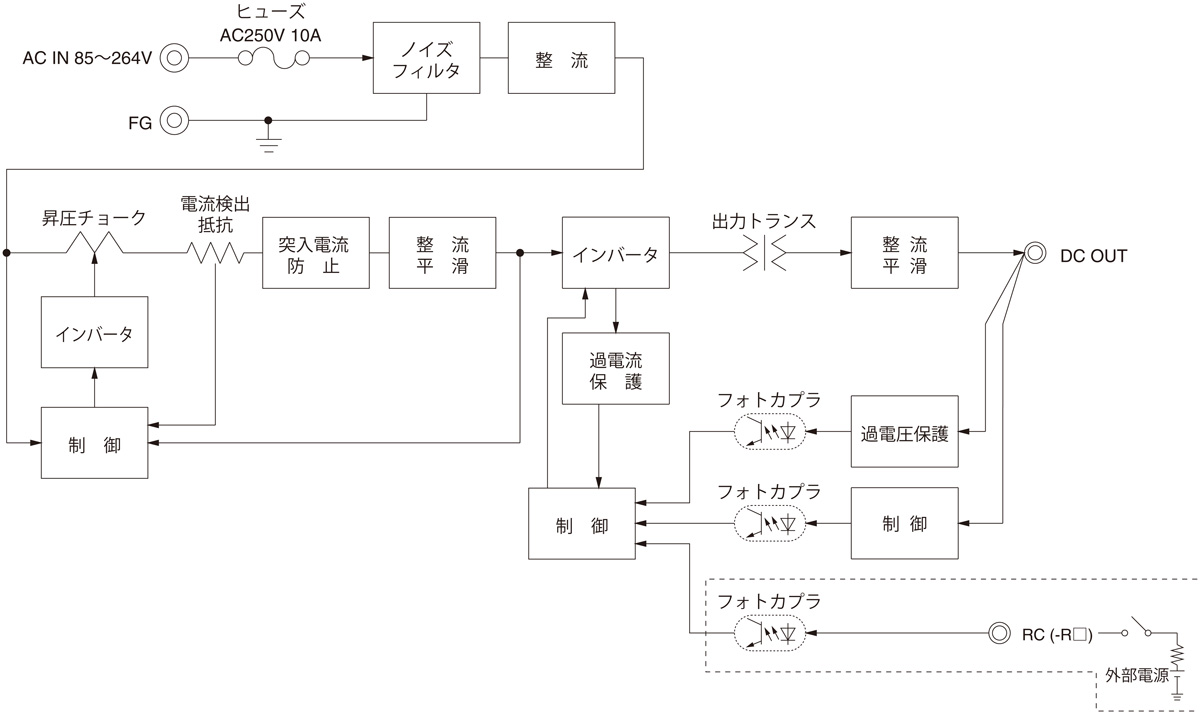

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-10 入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-12 オプション:-J4に対応する入力用ハーネス(メーカ: TE Connectivity)です。 -
H-IN-25 保持時間延長ユニット(CR-HUT)接続用のハーネスです。 -
H-OU-10 オプション:-J5に対応する出力用ハーネス(メーカ:J.S.T)です。 -
H-OU-46 出力用ハーネス(メーカ:J.S.T)です。 -
H-OU-47 オプション:-J4に対応する出力用ハーネス(メーカ: TE Connectivity)です。 -
H-OU-54 オプション:-J5に対応する出力用ハーネス(メーカ:J.S.T)です。 -
H-RC-1 オプション:-Rに対応するハーネスです。 -
保持時間延長ユニット
CR-HUT241-1 電源の保持時間を延長するユニットです。
(公称コンデンサ容量:240μF)
-
CR-HUT721-1 電源の保持時間を延長するユニットです。
(公称コンデンサ容量:720μF)
-
CR-HUT282-2 電源の保持時間を延長するユニットです。
(公称コンデンサ容量:2,800μF)
-
CR-HUT502-2 電源の保持時間を延長するユニットです。
(公称コンデンサ容量:5,040μF)
-
