切替推奨品
| 形状 | 機種名 | 発売 | カタログ 取扱説明 置換え資料 |
|
|---|---|---|---|---|
 |
ユニット | PCA600F-48 | 2018年 |
|
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
GHA500F-56-SNFの特長
・GHAシリーズの機能・性能に堅牢性を備えてパッケージング・高効率91%typ（230V 入力、24V 出力）
・強制通風により、高電力密度を実現（14.2W/inch3）
・従来製品の1/2のサイズを実現
・1Uラック搭載可能
・医用機器規格対応
・低漏洩電流
・防湿コーティング
・出力、ファン、AUX1を同時に制御するリモートコントロール機能
・絶縁AUX 2出力（AUX1 12V 0.5A、AUX2 5V 1A）
製品紹介動画
3×5インチ高電力密度AC-DC電源 GHAシリーズの紹介
呼称方法と製品オプション
GH(1) A(2) 500(3) F(4) - □□(5) - SNF□(6)
(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
J1：CN501
J.S.T PH コネクタ
P：並列運転
詳細はオプション項目をご参照ください。
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC90 ～ 264V 1Φ ※ | |
| 出力 | 電力 | 504W |
| 電圧・電流 | 56V 9A 強制通風 +50℃ | |
| 電圧可変範囲 | 52.00 ～ 56.00V | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 |
| 過電圧保護 | 60.00 ～ 69.00V | |
| リモートコントロール | 可能 駆動電源として AUX2を使用可 | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +70℃, 20 ～90%RH（結露なし） ※ | |
| 適応規格 | 安全規格 | UL60950-1, ANSI / AAMI ES60601-1, C-UL（CSA60950-1, CAN / CSA60601-1）, EN60601-1 3rd, EN62368-1取得 |
| 雑音端子電圧 | FCC-B, VCCI-B, CISPR11-B, CISPR22-B, EN55011-B, EN55022-B 準拠 | |
| 高調波電流 | IEC61000-3-2 （クラスA） 準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 85.2×41×165.3mm |
| 質量 | 660g max | |
| 冷却方法 | 強制空冷 | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

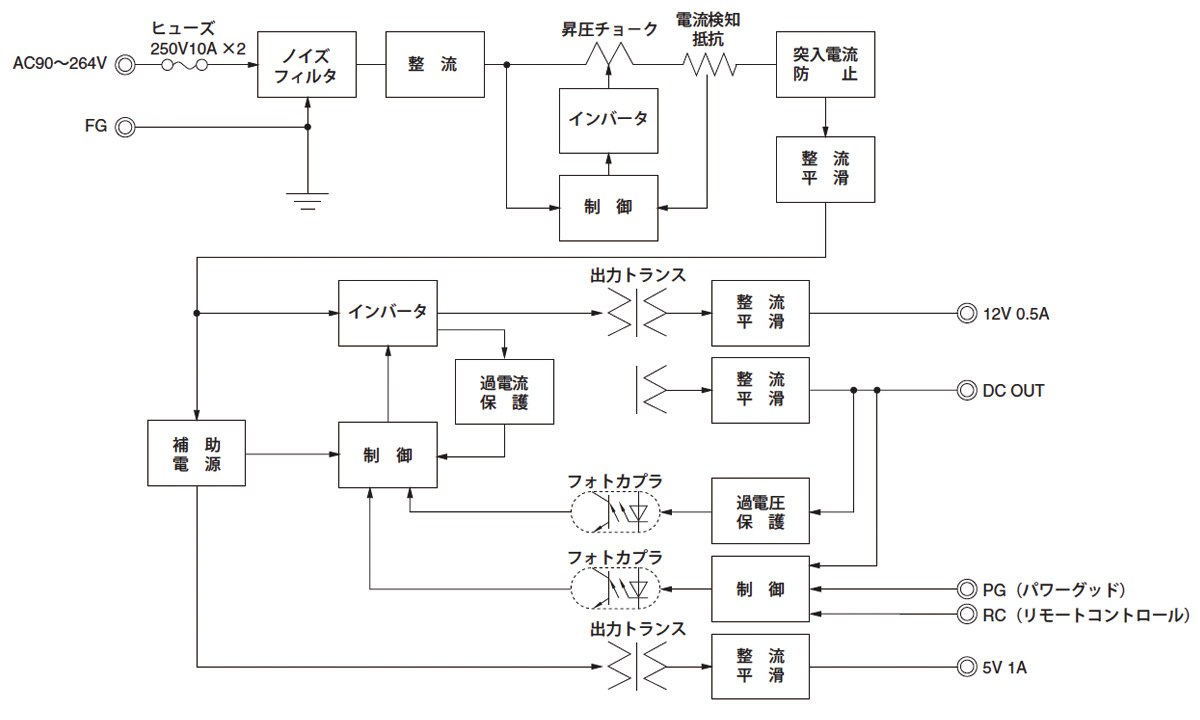

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
