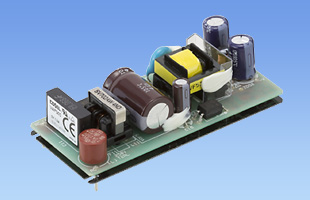

VAF503の特長
小型・低価格突入電流防止機能、過電流保護回路、過電圧保護回路付
基板単体
ワイド入力 AC85 ～ 264V
ピーク電流（定格電流の120%）
安全規格対応設計
呼称方法と製品オプション
VAF(1) 5(2) 05(3)
(1)シリーズ名(2)定格出力電力
(3)定格出力電圧
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC85 ～ 264V 1Φ or DC110 ～ 370V | |
| 出力 | 電力 | 3.3W |
| 電圧・電流 | 3.3V 1.0A（ピーク:1.2A） | |
| 電圧可変範囲 | 内部固定 | |
| 付属機能 | 過電流保護 | 定格電流の125% minで動作、自動復帰 |
| 過電圧保護 | 定格電圧の115% minで動作（ツェナーダイオード・クランプ方式） | |
| リモートコントロール | - | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -10 ～ +71℃, 20 ～ 95%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL60950-1, C-UL, EN62368-1取得, 電安法準拠 ※ |
| 雑音端子電圧 | FCC-B, VCCI-B, CISPR-B, EN55022-B準拠 | |
| 高調波電流 | - | |
| 構造 | 外形寸法（W×H×D） | 32×20×72.5mm |
| 質量 | 30g max | |
| 冷却方法 | 自然空冷 | |
| 無償補償期間 | 3年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
