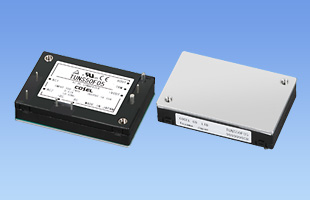

TUNS50F05

2012年発売
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年

※ +BC -BC間短絡は、内部素子を破壊しますので、絶対避けてください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。

TUNS50F05の特長

パワーモジュール型AC - DCコンバータ
高調波電流規制対応(IEC61000-3-2 適合)
世界の通信機器業界の標準パッケージであるブリックサイズ
過電流保護・過電圧保護・過熱保護
出力電圧可変可能(TUNS300 / 500 / 700)
アルミ電解 / タンタル電解コンデンサ未使用
ピーク出力電流対応(TUNS500F)

呼称方法と製品オプション

TUN(1) S(2) 50(3) F(4) 05(5) - (6)


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T:ヒートシンク取付け穴
(Φ3.4 貫通穴)

仕様(概要)

項目 仕様
入力電圧 AC85 ~ 264V 1Φ ※
出力 電力 50.0W
電圧・電流 5V 10A
電圧可変範囲 内部固定(TRMオープン) 外付けVR、または外部電圧印加で可変可能
4.50 ~ 6.00V
付属機能 過電流保護 定格電流の105% minで動作、自動復帰
過電圧保護 6.30 ~ 7.00V
リモートコントロール -
リモートセンシング -
その他 -
使用温・湿度 -40 ~ +100℃, 20 ~ 95%RH(結露なし)※
適応規格 安全規格 UL60950-1, C-UL(CSA60950-1), EN62368-1 取得
雑音端子電圧 -
高調波電流 IEC61000-3-2 (クラスA) 準拠 ※
構造 外形寸法(W×H×D) 58.4×12.7×37.3mm
質量 80g max
冷却方法 伝導冷却(本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却)
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

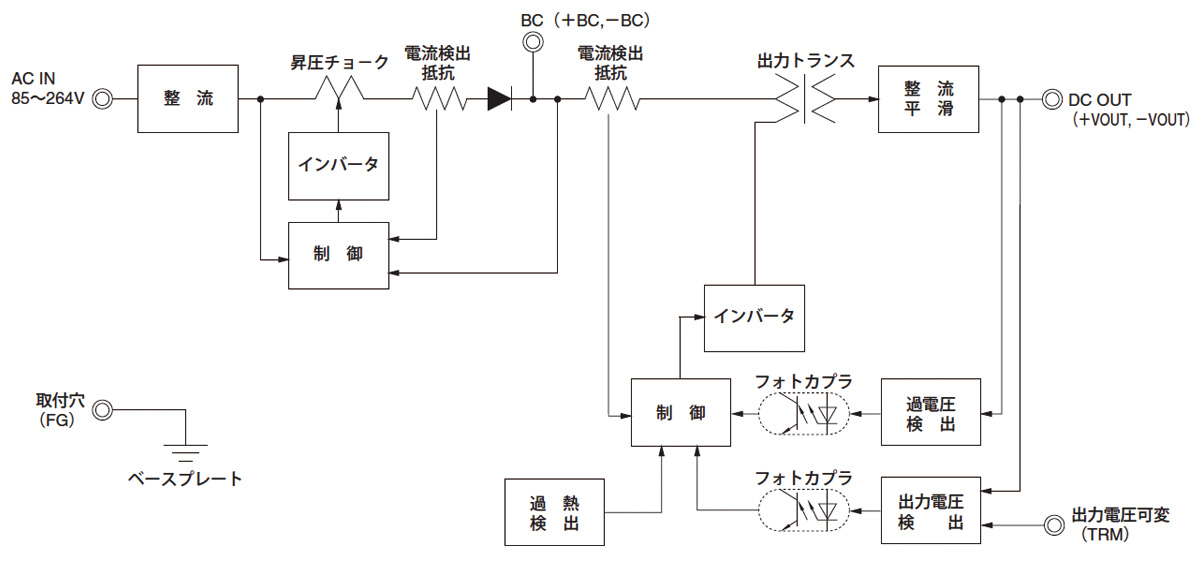

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

別売オプションパーツ

ヒートシンク

種類 型番 説明 PDF DXF
ヒートシンク
F-QB-F1 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F2 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
F-QB-F3 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F4 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
F-QB-F5 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(横型)
-
F-QB-F6 TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。
(縦型)
-
