LHA30F

2019年発売
定格入力:AC85 ~ 264V 1Φ
定格出力電力:30W
出力電圧:3.3V、5V、12V、15V、24V
RoHS エコモデル
UL・C-UL DEMKO CE UKCA
無償補償期間 5年(取扱説明書参照)

本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

LHA30Fの特長

・高効率
・小型化(床面積 従来比16%Down)当社LFA15Fと同一床面積、取付穴ピッチとなります
・低ノイズ(部分共振型回路採用)
・高調波電流規制対応(IEC61000-3-2 準拠)
・専用ハーネス等、充実したオプションパーツ(オプションパーツのページをご参照ください)
・広い動作周囲温度範囲
・SEMI F47 規格対応(取扱説明書 項1.1をご参照ください)

製品紹介動画

LHAシリーズの紹介

呼称方法と製品オプション

LH(1) A(2) 30(3) F(4) - (5) - (6)

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C:コーテイング
G:低漏洩電流
J4:入出力コネクタ EP(TE Connectivity)コネクタ
S:シャーシ付
SN:シャーシ・カバー付
Y:ボリューム付

詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。

初めにお読みください
標準モデル   SN:シャーシ・カバー付

推奨ノイズフィルタ

機種ラインナップ

機種名 出力電力 出力電圧・電流
LHA30F-3R3-Y 19.8W 3.3V 6A
LHA30F-5 30.0W 5V 6A
LHA30F-12 30.0W 12V 2.5A
LHA30F-15 30.0W 15V 2A
LHA30F-24 31.2W 24V 1.3A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

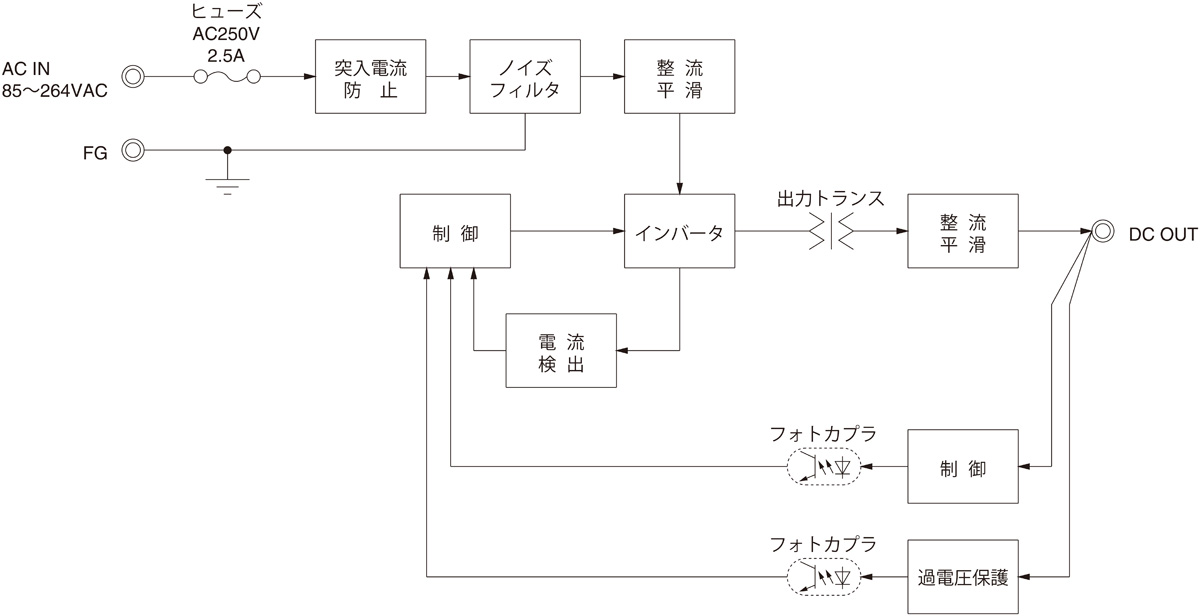

ブロックダイヤグラム

別売オプションパーツ

種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-10 入力用ハーネス(メーカ:J.S.T)です。 -
H-IN-12 オプション:-J4に対応する入力用ハーネス(メーカ:Tyco Electronics)です。 -
H-OU-9 出力用ハーネス(メーカ:J.S.T)です。 -
H-OU-28 オプション:-J4に対応する出力用ハーネス(メーカ:Tyco Electronics)です。 -
