LHA100F-24の特長
・高効率・低背化(高さ 従来比19%Down)当社LFA100Fと同一床面積、取付穴ピッチとなります
・低ノイズ(部分共振型回路採用)
・高調波電流規制対応(IEC61000-3-2 準拠)
・専用ハーネス等、充実したオプションパーツ(オプションパーツのページをご参照ください)
・リモートコントロールオフ時、待機電力を低減したオプション「-R2」を設定
・広い動作周囲温度範囲
・SEMI F47 規格対応(取扱説明書 項1.1をご参照ください)
製品紹介動画
LHAシリーズの紹介
呼称方法と製品オプション
LH(1) A(2) 100(3) F(4) - □(5) - □(6)
(1)シリーズ名(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C:コーテイング
G:低漏洩電流
J4:入出力コネクタ EP(TE Connectivity)コネクタ
R2:リモートコントロール付
S:シャーシ付
SN:シャーシ・カバー付
Y:ボリューム付
詳細はオプション項をご参照ください。
外形イメージは下記データから確認することができます。
初めにお読みください
標準モデル SN:シャーシ・カバー付
推奨ノイズフィルタ
仕様(概要)
項目 | 仕様 | |
---|---|---|
入力電圧 | AC85 ~ 264V 1Φ ※ | |
出力 | 電力 | 103.2W |
電圧・電流 | 24V 4.3A | |
電圧可変範囲 | 内部固定(オプションY仕様にて可変可能±10%) | |
付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 |
過電圧保護 | 27.60 ~ 33.60V | |
リモートコントロール | オプション(外部駆動電源必要) | |
リモートセンシング | - | |
その他 | - | |
使用温・湿度 | -10 ~ +70℃, 20 ~90%RH(結露なし)※ | |
適応規格 | 安全規格 | UL62368-1, C-UL(equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1 取得, 電安法準拠 ※ |
雑音端子電圧 | FCC-B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B 準拠 | |
高調波電流 | IEC61000-3-2 (クラスA) 準拠 ※ | |
構造 | 外形寸法(W×H×D) | 62×27×155mm |
質量 | 250g max | |
冷却方法 | 自然空冷 / 強制通風 ※ | |
無償補償期間 | 5年(取扱説明書参照) |
- ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

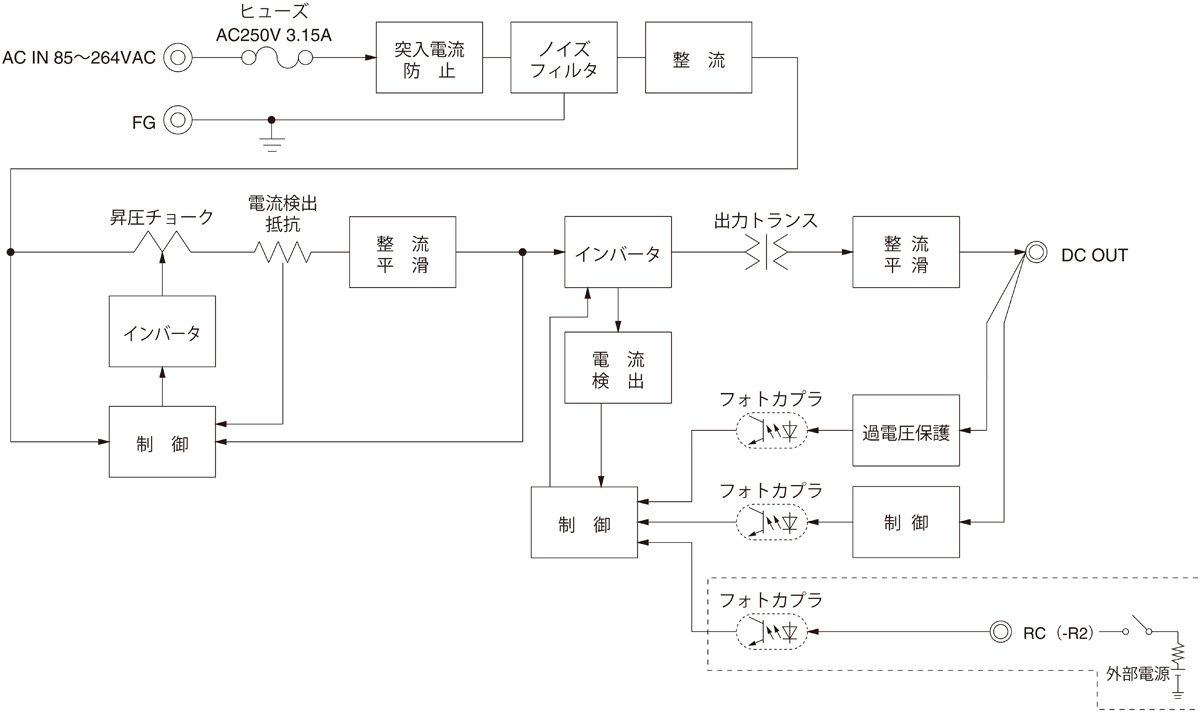

ブロックダイヤグラム
各種ドキュメントダウンロード
テクニカルデータ | ||
---|---|---|
CADデータ | DXF | |
3D CADデータ | STEP | |
IGES |
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
種類 | 型番 | 説明 | DXF | |
---|---|---|---|---|
ハーネス |
H-IN-5 | 入力用ハーネス(メーカ:J.S.T)です。 | - | |
H-IN-10 | 入力用ハーネス(メーカ:J.S.T)です。 | - | ||
H-IN-12 | オプション:-J4に対応する入力用ハーネス(メーカ:Tyco Electronics)です。 | - | ||
H-OU-18 | 出力用ハーネス(メーカ:J.S.T)です。 | - | ||
H-OU-29 | オプション:-J4に対応する出力用ハーネス(メーカ:Tyco Electronics)です。 | - | ||
H-RC-1 | オプション:-Rに対応するハーネスです。 | - |
