定格入力：AC85 ～ 264V 1Φ
定格出力電力：150W
出力電圧：24V、36V、48V
定格出力電力：150W
出力電圧：24V、36V、48V
| 無償補償期間 | 5年（条件付き） |
|---|
本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
切替推奨品
| 形状 | モデル名 | 発売 | カタログ 取扱説明 置換え資料 |
|
|---|---|---|---|---|
 |
基板単体 | LHP150F | 2021年 |
|
- ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください
LFP150Fの特長
・小型化（床面積 従来比36%低減）当社LFA150Fと取付共通・定格出力時、動作温度範囲向上（正規取付 従来比10℃向上）
・ピーク出力は2倍を実現
・リモートコントロールオフ時、待機電力を低減（0.7W typ at AC200V 時）したオプション「-R2」を設定
・高調波電流規制対応（IEC61000-3-2 クラスA準拠）
・シャーシ・カバー、専用ハーネス等、充実したオプションパーツ（オプションパーツのページをご参照ください）
・SEMI F47 規格対応可（取扱説明項番1.1参照）
呼称方法と製品オプション
LF(1) P(2) 150(3) F(4) - □(5) - □(6)
(1)シリーズ名(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
J1：VH（J.S.T.）コネクタ
R：リモートコントロール付
R2：リモートコントロール付
S：シャーシ付
SN：シャーシ・カバー付
詳細はオプション項をご参照ください。
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| LFP150F-24-Y | 151.2W（302.4W） | 24V 6.3A（ピーク:12.6A） |
| LFP150F-36-Y | 151.2W（302.4W） | 36V 4.2A（ピーク:8.4A） |
| LFP150F-48-Y | 153.6W（307.2W） | 48V 3.2A（ピーク:6.4A） |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

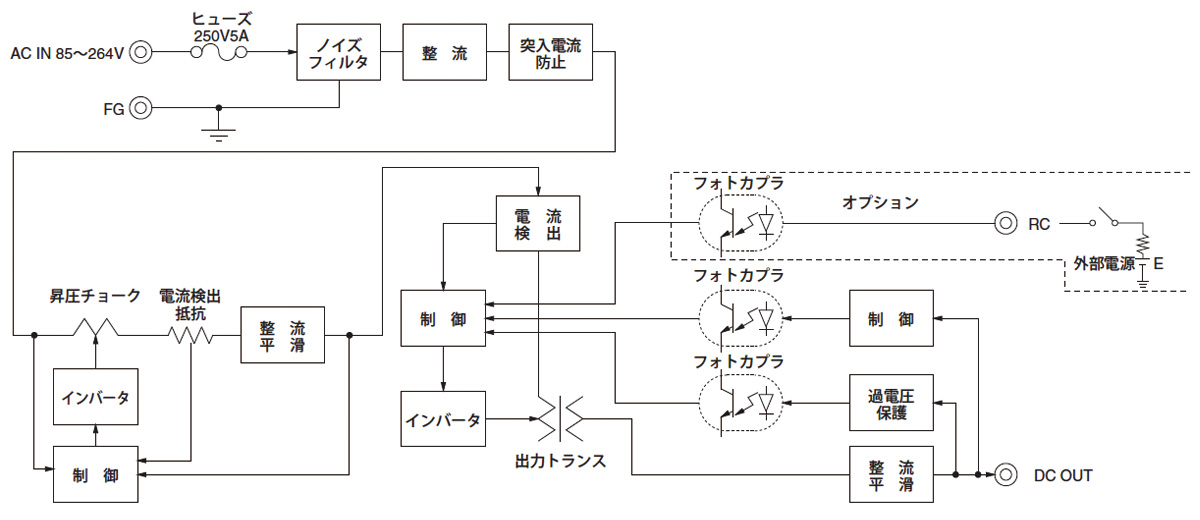

ブロックダイヤグラム
別売オプションパーツ
ハーネス、保持時間延長ユニット
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-5 | 入力用ハーネス（メーカ：J.S.T）です。 | - | |
| H-IN-10 | 入力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-IN-12 | 入力用ハーネス（メーカ：Tyco Electronics）です。 | - | ||
| H-OU-10 | 出力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-OU-11 | 出力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-OU-12 | 出力用ハーネス（メーカ：J.S.T）です。 | - | ||
| H-OU-31 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | - | ||
| H-OU-32 | 出力用ハーネス（メーカ：Tyco Electronics）です。 | - | ||
| H-RC-1 | オプション：－Rに対応するハーネスです。 | - |
