LFA300F-24-HTY

2010年発売
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年（条件付き）

本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
※高効率、低ノイズ、低背の 新製品 LHAシリーズは こちら

切替推奨品

形状 機種名 発売 カタログ
取扱説明
置換え資料
基板単体 LHP300F-24-Y 2021年
  • カタログ
  • 取扱説明
    		•
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ･取扱説明をご参照ください

    LFA300F-24-HTYの特長

    ・小型化（床面積 従来比28%低減）当社LGA240Aと同一床面積 製品高さは異なります。詳細は仕様をご確認ください。
    ・リモートコントロールオフ時、待機電力を低減（1.1W typ at AC200V 時）したオプション「-R2」を設定
    ・入力、出力端子台にネジの脱落防止機構を採用
    ・同期整流採用による高効率化（3.3, 5V 品）
    ・高調波電流規制対応(IEC61000-3-2 適合）
    ・24V は自然空冷 300W（ピーク 456W）を実現
    ・強制通風ファン内蔵オプション「-SNF」を設定（5V, 12V, 24V）
    ・専用ハーネス等、充実したオプションパーツ（オプションパーツのページをご参照ください）
    ・SEMI F47 規格対応可（取扱説明項番1.1参照）

    呼称方法と製品オプション

    LF(1)　A(2)　300(3)　F(4)　-　□(5)　-　□(6)　

    (1)シリーズ名
    (2)シングル出力
    (3)定格出力電力
    (4)フルレンジ入力
    (5)定格出力電圧
    (6)オプション
    C：コーテイング
    G：低漏洩電流
    H：ピーク電流対応（24V 以上）
    J：EP（Tyco Electronics）コネクタ（12V 以上）
    J1：VH（J.S.T.）コネクタ（12V 以上）
    R：リモートコントロール付
    R2：リモートコントロール付
    （オプション項参照）
    S：シャーシ付
    SN：シャーシ・カバー付
    SNF：ファン付（5V, 12V, 24V）
    T1：端子台水平タイプ
    Y：ボリューム付
    詳細はオプション項をご参照ください。

    推奨ノイズフィルタ

    NAC-06-472

    外部パルス電圧ノイズ：NAPシリーズ
    低漏洩電流：NAMシリーズ

    仕様（概要）

    項目 仕様
    入力電圧 AC85 ～ 264V 1Φ ※
    出力 電力 336W（456W）
    電圧・電流 24V 12.5A（ピーク:19A） 自然空冷
    24V 14A（ピーク:19A） 強制通風
    電圧可変範囲 21.60 ～ 27.50V
    付属機能 過電流保護 定格電流の105% min（ピーク電流のあるものはピーク電流の101% min） で動作、自動復帰
    過電圧保護 27.60 ～ 33.60V
    リモートコントロール オプション（外部駆動電源必要）
    リモートセンシング -
    その他 -
    使用温・湿度 -10 ～ +70℃, 20 ～90%RH（結露なし）※
    適応規格 安全規格 UL60950-1, C-UL （CSA60950-1）, EN62368-1取得, 電安法準拠 ※
    雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
    高調波電流 IEC61000-3-2 （クラスA） 準拠 ※
    構造 外形寸法（W×H×D） 95×52.5×222mm（端子台含まず）
    質量 810g max （シャーシ・カバー付：1,270g max）
    冷却方法 自然空冷 / 強制通風 （取扱説明 項3.1, 3.2をご参照ください） ※
    無償補償期間 5年（条件付き）
    • ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

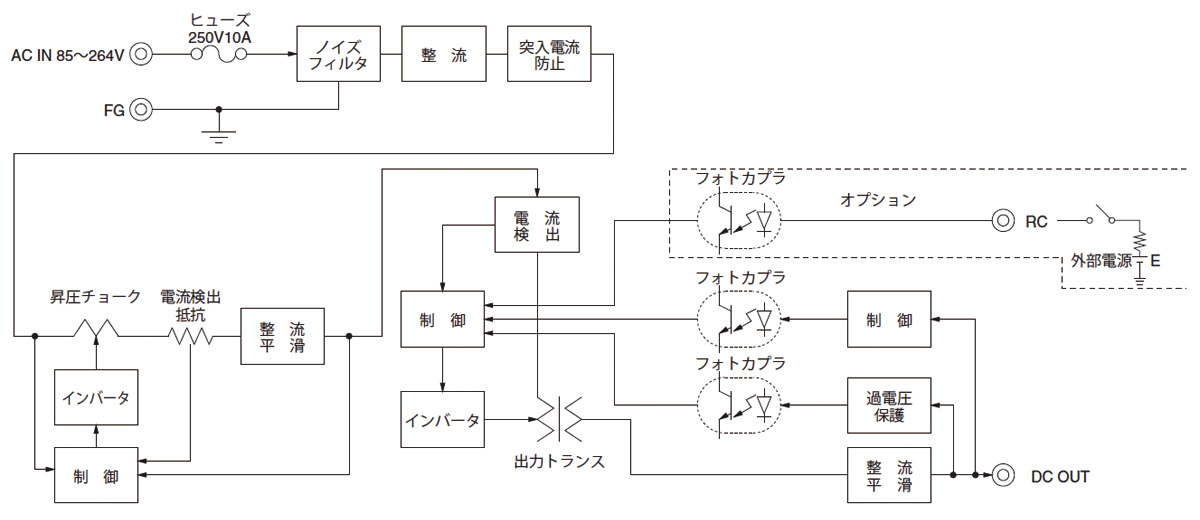

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    テクニカルデータ
    CADデータ DXF
    3D CADデータ STEP
    IGES
    • ※掲載していない資料もあります。詳しくはお問い合せください。

    別売オプションパーツ

    ハーネス

    種類 型番 説明 PDF DXF
    ハーネス
    		 H-IN-13 入力用ハーネス（メーカ：Tyco Electronics）です。 -
    H-IN-14 入力用ハーネス（メーカ：J.S.T）です。 -
    H-OU-11 出力用ハーネス（メーカ：J.S.T）です。 -
    H-OU-12 出力用ハーネス（メーカ：J.S.T）です。 -
    H-OU-31 出力用ハーネス（メーカ：Tyco Electronics）です。 -
    H-OU-32 出力用ハーネス（メーカ：Tyco Electronics）です。 -
    H-RC-1 オプション：－Rに対応するハーネスです。 -
