GHA500F-15の特長
・3種類の冷却方法が選択可能（強制通風、自然空冷、伝導冷却）・強制通風により、高電力密度を実現（24.1W/inch3）
・高効率92%typ（230V 入力、24V 出力）
・グローバル標準外形（3×5インチ）
・1Uラック搭載可能
・医用機器規格対応
・リモートコントロール機能選択可能（オプション）
・ファン用（12V1A）、スタンバイ用（5V1A）AUX 出力（オプション）
製品紹介動画
3×5インチ高電力密度AC-DC電源 GHAシリーズの紹介
呼称方法と製品オプション
GH(1) A(2) 500(3) F(4) - □□(5) - □(6)
(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T3：取付穴（M3タップ）
J1：入力コネクタ
VH（J.S.T）コネクタ
J3：水平入力コネクタ
VH（J.S.T）コネクタ
R3：付属機能
（5VAUX, 12VAUX,リモコン，PG）付き
（モレックスコネクタタイプ）
P：並列運転
詳細はオプション項目をご参照ください。
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC90 ～ 264V 1Φ ※ | |
| 出力 | 電力 | 501W |
| 電圧・電流 |
15V 33.4A 強制通風 +50℃ 15V 10A 自然空冷 +40℃ 15V 7.4A 自然空冷 +50℃ 15V 24A 伝導冷却 +0℃ 15V 13.4A 伝導冷却 +50℃ |
|
| 電圧可変範囲 | 13.50 ～ 16.50V | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 |
| 過電圧保護 | 17.25 ～ 21.00V | |
| リモートコントロール | オプション（外部駆動電源必要） | |
| リモートセンシング | - | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +80℃, 20 ～90%RH（結露なし） ※ | |
| 適応規格 | 安全規格 | UL60950-1, ANSI / AAMI ES60601-1, C-UL, EN60601-1 3rd, EN62368-1取得 |
| 雑音端子電圧 | FCC-B, VCCI-B, CISPR11-B, CISPR22-B, EN55011-B, EN55022-B 準拠 | |
| 高調波電流 | IEC61000-3-2 （クラスA） 準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 76.2×35×127mm |
| 質量 | 420g max | |
| 冷却方法 | 強制通風、自然空冷 ※、伝導冷却 ※ | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

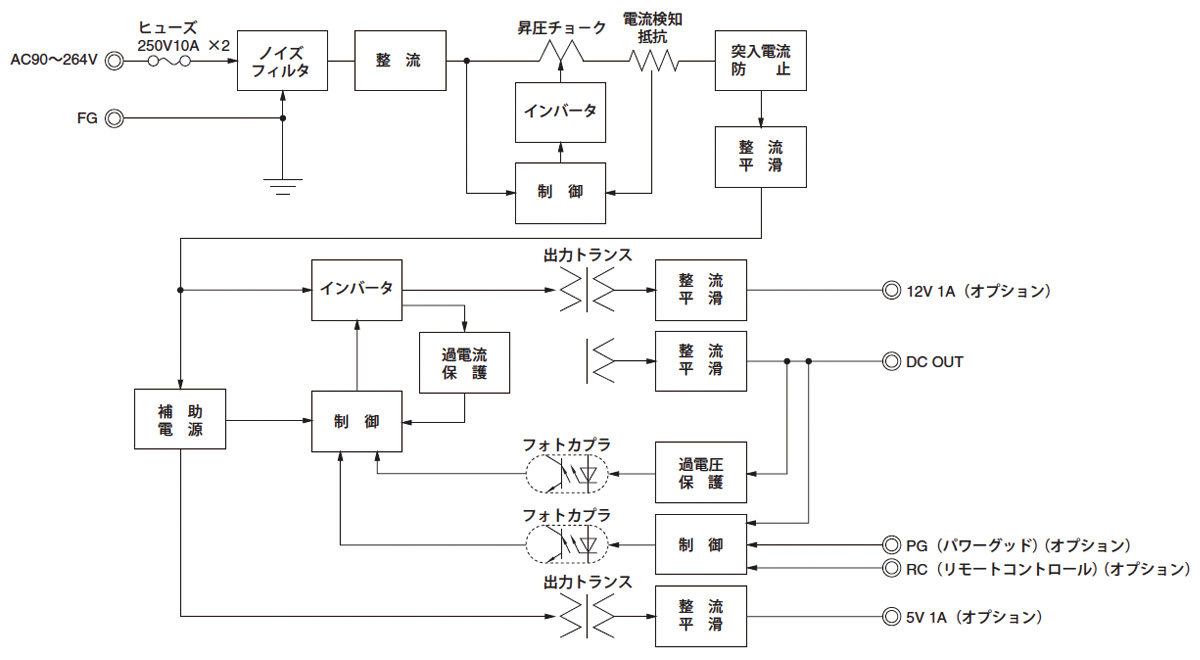

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-17 | 標準タイプの入力用ハーネスです。 | - | |
| H-IN-18 | オプション：－Ｊに対応する入力用ハーネスです。 | - | ||
| H-SN-34 | 全ての機能を使用する場合に使用するハーネスです。 | - | ||
| H-SN-35 | AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 | - | ||
| H-SN-38 | 全ての機能を使用する場合に使用するハーネスです。 | - | ||
| H-SN-39 | AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 | - | ||
| H-SN-79 | 全ての機能を使用する場合に使用するハーネスです（AUX、1Aまで使用可）。 | - |
