GHA300F-12

2013年発売
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 5年(取扱説明書参照)

本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。

GHA300F-12の特長

・強制通風により、高電力密度を実現(14.3W/inch3
・高効率92%typ(230V 入力、24V 出力)
・グローバル標準外形(3×5インチ)
・1Uラック搭載可能
・医用機器規格対応
・リモートコントロール機能選択可能(オプション)
・ファン用(12V1A)、スタンバイ用(5V1A)AUX 出力(オプション)

呼称方法と製品オプション

GH(1) A(2) 300(3) F(4) - (5) - (6)



(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T3:取付穴(M3タップ)
J1:入力コネクタ
VH(J.S.T)コネクタ
R3:付属機能
(5VAUX, 12VAUX,
リモコン,PG)付き
(モレックスコネクタ
タイプ)
詳細はオプション項目をご参照ください。

別売オプションパーツ

ハーネス

推奨ノイズフィルタ

仕様(概要)

項目 仕様
入力電圧 AC90 ~ 264V 1Φ ※
出力 電力 300W
電圧・電流 12V 25A 強制通風 +50℃
12V 8.4A 自然空冷 +40℃
12V 4.5A 自然空冷 +50℃
電圧可変範囲 10.80 ~ 13.20V
付属機能 過電流保護 定格電流の105% minで動作、自動復帰
過電圧保護 13.80 ~ 16.80V
リモートコントロール オプション(外部駆動電源必要)
リモートセンシング -
その他 -
使用温・湿度 -20 ~ +70℃, 20 ~90%RH(結露なし) ※
適応規格 安全規格 UL60950-1, ANSI / AAMI ES60601-1, C-UL, EN60950-1, EN60601-1 3rd
雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55011-B, EN55022-B 準拠
高調波電流 IEC61000-3-2 (クラスA) 準拠 ※
構造 外形寸法(W×H×D) 76.2×35×127mm
質量 400g max
冷却方法 強制通風(外付けファン必要)、自然空冷 ※
標準価格(税抜) 14,500円
無償補償期間 5年(取扱説明書参照)
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

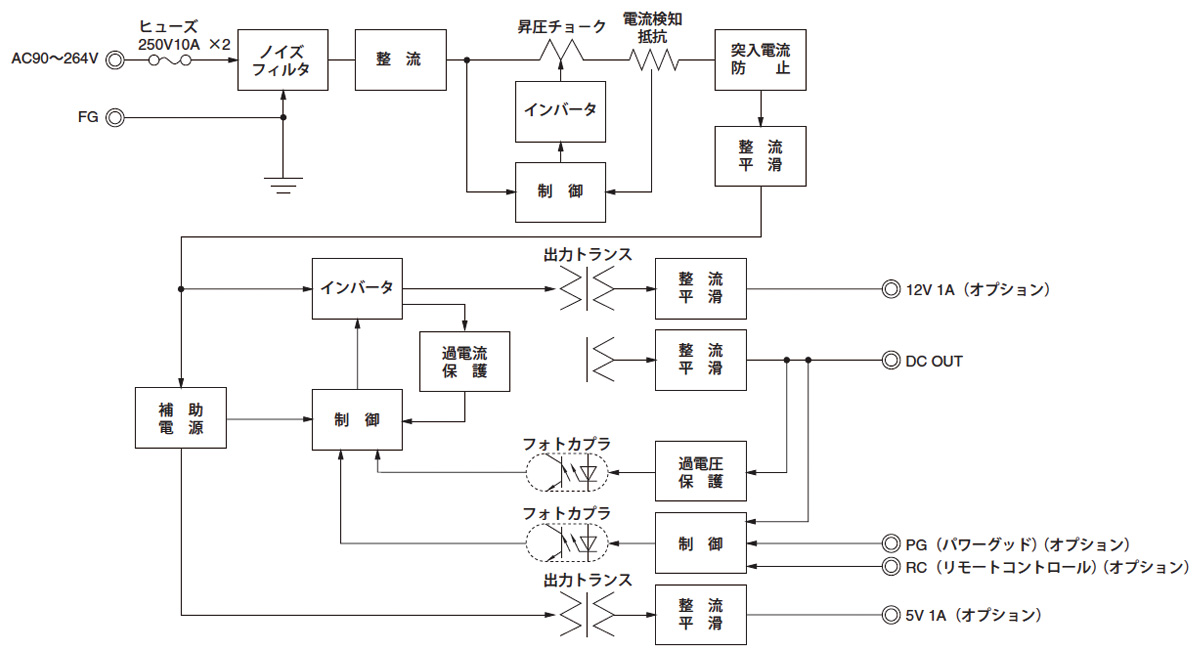

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
