DHS250B05

2009年発売
RoHS エコモデル
UL・C-UL TUV CE
無償補償期間 5年

※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。

DHS250B05の特長

分散型給電システムの構成に最適なDC / DCコンバータ
世界の通信機器業界の標準パッケージであるブリックサイズ
過電流保護・過電圧保護・過熱保護
リモートコントロール可能
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

DH(1) S(2) 250(3) B(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B:DC200V ~ 400V
(5)定格出力電圧
(6)オプション
T:ヒートシンク取付け穴
(Φ3.4 貫通穴)

別売オプションパーツ

ヒートシンク

仕様(概要)

項目 仕様
入力電圧 DC200 ~ 400V
出力 電力 250.0W
電圧・電流 5V 50A
電圧可変範囲 内部固定(TRMオープン) 外付けVR、または外部電圧印加で可変可能
3.00 ~ 6.00V
付属機能 過電流保護 定格電流の105% minで動作、自動復帰
過電圧保護 6.30 ~ 7.30V
リモートコントロール 可能(負論理:Lで出力ON、Hで出力OFF)
リモートセンシング 可能
その他 -
使用温・湿度 -40 ~ +100℃, 20 ~ 95%RH(結露なし)
適応規格 安全規格 UL60950-1, C-UL, EN60950-1取得
雑音端子電圧 -
高調波電流 -
構造 外形寸法(W×H×D) 58.4×12.7×61.0mm
質量 100g max
冷却方法 伝導冷却(本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却)
標準価格(税抜) 13,000円
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

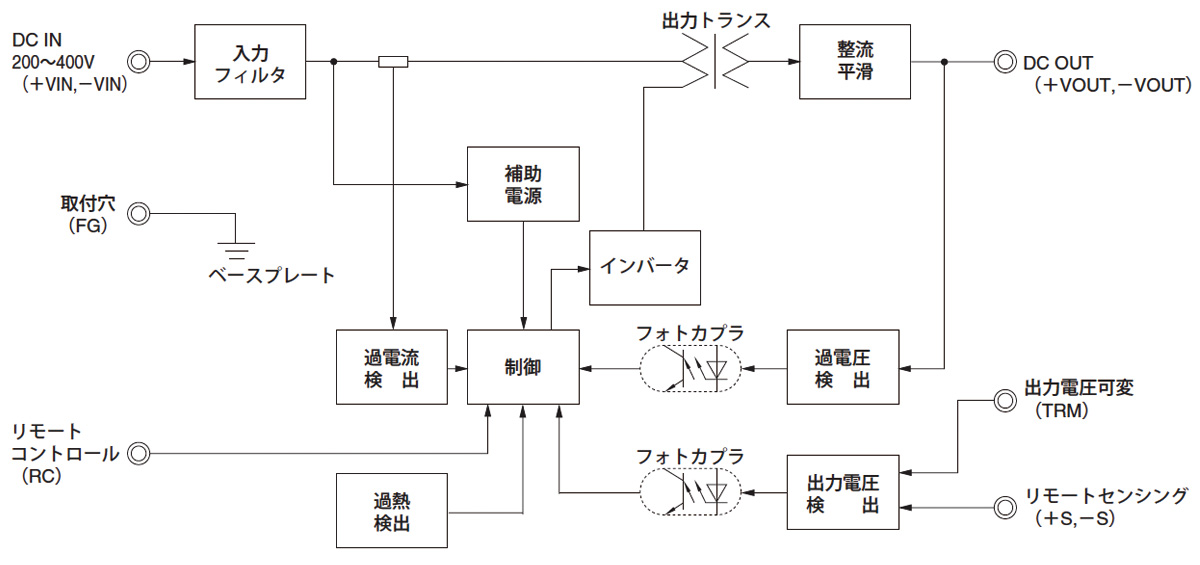

ブロックダイヤグラム
