CHS5004812

2014年発売
RoHS エコモデル PMBus
UL・C-UL TUV CE UKCA
無償補償期間 5年

※リモートコントロールを使用しない場合は、-VINとRCをショートしてご使用ください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。
※ベースプレート付きのサイズは、1 / 4ブリックサイズよリもWとD方向に+0.5mm大きくなります。

CHS5004812の特長

高効率95%(CHS5004812)
高信頼を要求されるDC48V給電システムに最適なDC / DCコンバータ
世界の通信機器業界の標準パッケージであるブリックサイズ
システムのバス電圧として安定電圧を供給
過電流保護・過電圧保護・過熱保護
リモートセンシング
リモートコントロール可能(-U:リモートコントロールによる保護回路のリセットが可能)
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

CH(1) S(2) 500(3) 48(4) 12(5) - (6)



(1)シリーズ名
(2)単一出力 (3)定格出力電力
(4)定格入力電圧
 48:DC36 ~ 76V
(5)定格出力電圧
 12:12V
(6)オプション
 R:リモートコントロール(正論理)
 U:保護回路ラッチ停止
 B:ベースプレート付き
 P:並列運転可能
 L2:ピン長さ 5.3mm
 L5:5pin タイプ(+S, -S, TRM ピンなし)
 I:PMBus 通信付き(CHS5004812のみ)
                                    PMBus

仕様(概要)

項目 仕様
入力電圧 DC36 ~ 76V
出力 電力 504.0W
電圧・電流 12V 42A
電圧可変範囲 内部固定(TRMオープン) 外付抵抗にて可変可能
-10% / +10%
付属機能 過電流保護 定格電流の105% minで動作(間欠過電流、自動復帰)
過電圧保護 115% ~ 135%(自動復帰)
リモートコントロール 可能(負論理:Lで出力ON、Hで出力OFF)
リモートセンシング 可能(オプションP仕様時 不可能)
その他 PMBus通信(オプション)PMBus

使用温・湿度 -40 ~ +85℃, 20 ~ 95%RH(結露なし)※
適応規格 安全規格 UL60950-1, C-UL(CSA60950-1), EN62368-1 取得
雑音端子電圧 -
高調波電流 -
構造 外形寸法(W×H×D) 58.4×9.5×36.8mm
58.9×12.7×37.3mm ※(ベースプレート付き)
質量 60g max
90g max ※(ベースプレート付き)
冷却方法 自然空冷 / 強制通風 / 伝導放熱
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

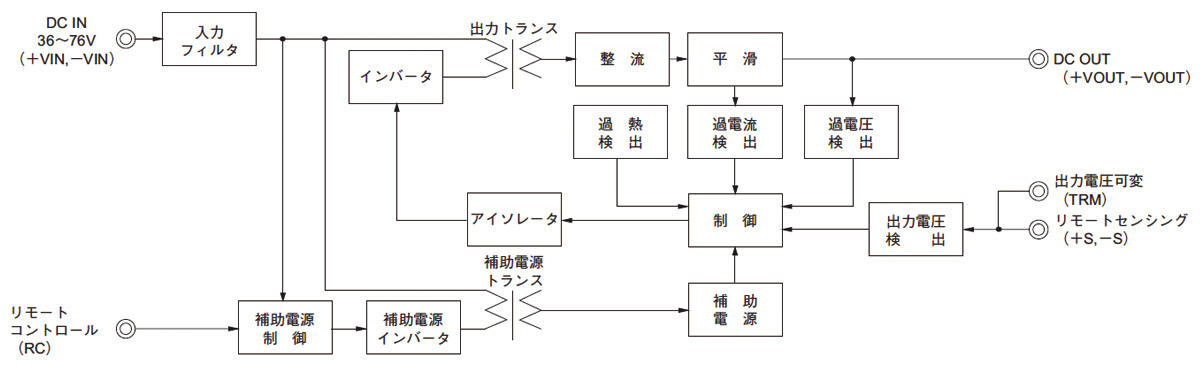

ブロックダイヤグラム

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
