YAS5

生産中止(2018年5月18日)

1991年発売
定格入力:AC85 ~ 264V 1Φ
定格出力電力:5W
出力電圧:5V、12V
RoHS
UL・C-UL CSA TUV CE
無償補償期間 2年

切替推奨品

形状 モデル名 発売 カタログ
取扱説明
置換え資料
オンボード TUHS5F 2014年
  • カタログ
  • 取扱説明
  • 置換え資料
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

    YAS5の特長

    輸出用に最適な広入力電圧範囲
    SMTにより小型・軽量化を実現
    突入電流防止回路、過電流保護回路付
    安全規格対応設計(UL, CSA, TÜV)

    呼称方法と製品オプション

    YA(1) S(2) 5(3) 05(4) (5)

    (1)シリーズ名
    (2)単一出力
    (3)定格出力電力
    (4)定格出力電圧
    (5)安全規格
    (UL, CSA, TÜV認定品:E)

    機種ラインナップ

    機種名 出力電力 出力電圧・電流
    YAS505 5.0W 5V 1.0A
    YAS512 5.4W 12V 0.45A
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

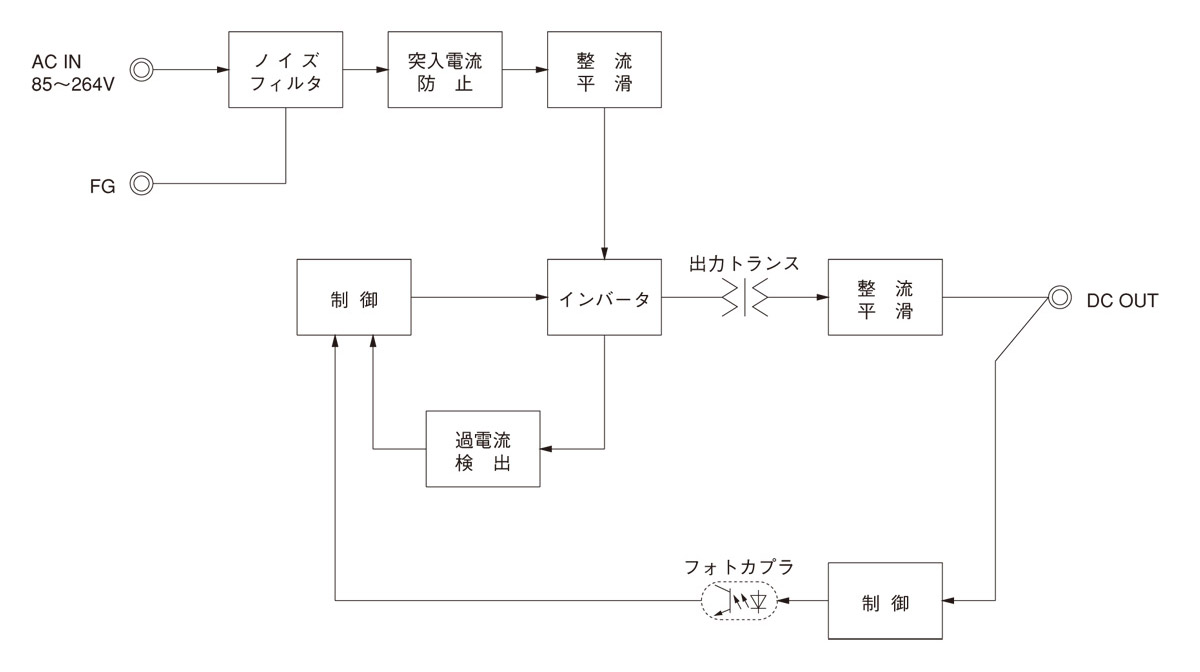

    ブロックダイヤグラム

    表1 製品ステータス情報
    項番 製品ステータス 定義
    1 新製品 当社新製品。新規採用を推奨している製品
    2 推奨品 新規採用を推奨している製品
    3 表示なし 量産中の製品
    4 非推奨品 新規での採用を推奨していない製品
    既存のお客様は引き続きご購入頂けます
    5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
    6 生産中止品 最終オーダーの受付を終了した製品
