| 無償補償期間 | 5年 |
|---|
※ +BC -BC間短絡は、内部素子を破壊しますので、絶対避けてください。
※出力電圧可変はできません。
※リモートセンシングはできません。
※オプション「Ｐ」は標準品と特性が異なりますので、特性データ、アプリケーションマニュアルをご確認ください。
TUNS700F28-Pの特長
パワーモジュール型AC - DCコンバータ高調波電流規制対応（IEC61000-3-2 適合）
世界の通信機器業界の標準パッケージであるブリックサイズ
過電流保護・過電圧保護・過熱保護
アルミ電解 / タンタル電解コンデンサ未使用
呼称方法と製品オプション
TUN(1) S(2) 700(3) F(4) 48(5) - □(6)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
R1：リモートコントロール付
R2：リモートコントロール付
（待機電力低減品）
P：並列運転可能（出力電圧可変不可、リモートセンシング不可）
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | AC85 ～ 264V 1Φ | |
| 出力 | 電力 | 700.0W |
| 電圧・電流 | 28V 25A | |
| 電圧可変範囲 | - (不可) | |
| 付属機能 | 過電流保護 | 定格電流の105% minで動作、自動復帰 |
| 過電圧保護 | 35.00 ～ 39.20V | |
| リモートコントロール | オプション（外部駆動電源必要） | |
| リモートセンシング | - (不可) | |
| その他 | - | |
| 使用温・湿度 | -40 ～ +100℃, 20 ～ 95%RH（結露なし）※ | |
| 適応規格 | 安全規格 | UL60950-1, C-UL（CSA60950-1）, EN62368-1 取得 |
| 雑音端子電圧 | - | |
| 高調波電流 | IEC61000-3-2 （クラスA） 準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 117.3×12.7×61.5mm |
| 質量 | 190g max | |
| 冷却方法 | 伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却） | |
| 無償補償期間 | 5年 | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

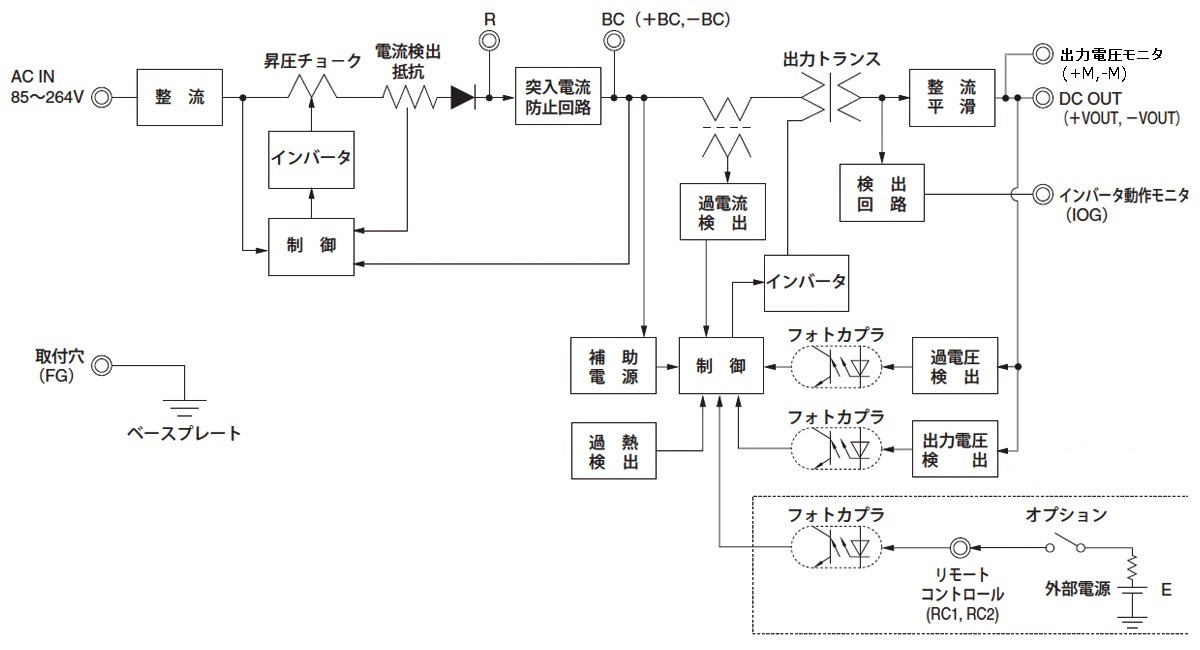

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
