SNDHS50Aの特長
SNDHSシリーズは、パワーモジュール電源DHS50A / DHS100A/ DHS200A / DHS50B / DHS100B / DHS250Bを組込んだ出力
モジュールです。ヒートシンクや装置筐体に取り付けて使用し
ます（熱伝導を利用した伝導冷却）。
SNDPGシリーズとの組合せで伝導冷却可能なマルチ出力
のAC-DCコンバータも省スペースで構成可能です
（SNDHS50B / SNDHS100B / SNDHS250B のみ）。
過電流保護、過電圧保護、過熱保護
リモートコントロール可能（2次側はオプション）
呼称方法と製品オプション
SNDH(1) S(2) 50(3) A(4) 05(5) - □(6)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)A：DC60V ～ 160V
(5)定格出力電圧
(6)オプション
C：コーティング
R：リモートコントロール付
詳細はオプション項をご参照ください。
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| SNDHS50A05 | 50.0W | 5V 10A |
| SNDHS50A12 | 50.4W | 12V 4.2A |
| SNDHS50A15 | 51.0W | 15V 3.4A |
| SNDHS50A24 | 50.4W | 24V 2.1A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

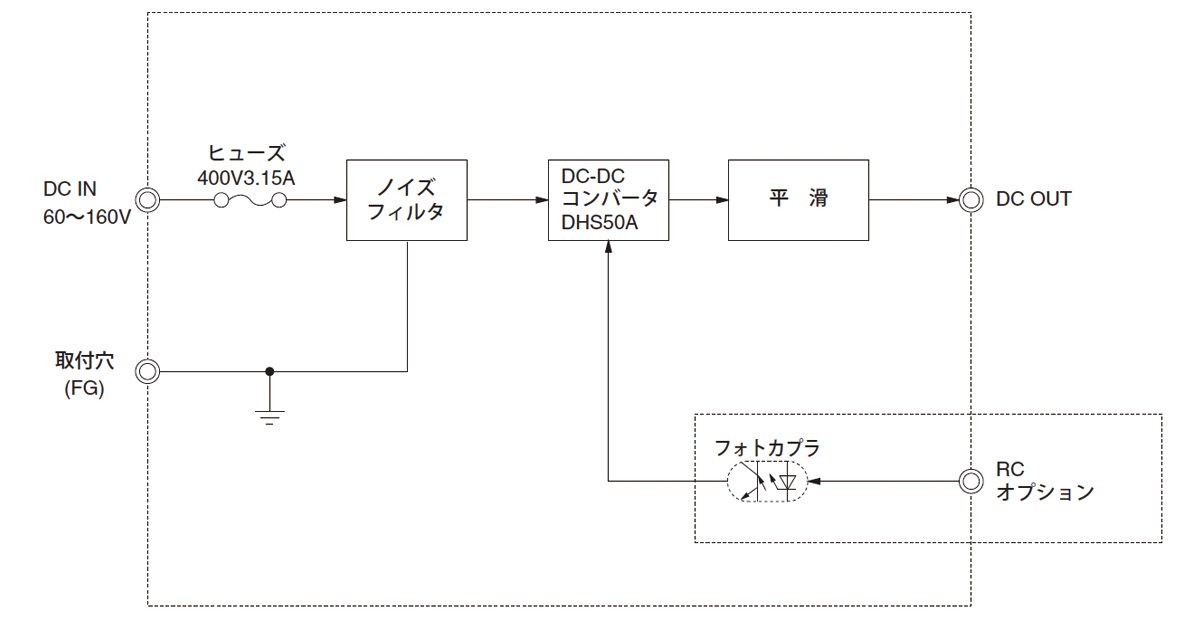

ブロックダイヤグラム
